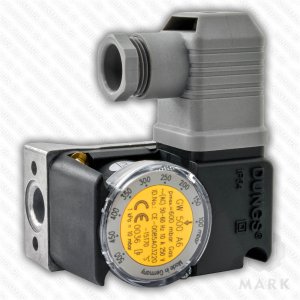

GW 500 A6 арт.228727 Датчик реле давления фирмы DUNGS

(Код: )

Цена: 6005 Руб

В наличии!

Количество:

↑

↓

Наличие:

есть на складе

Артикул: 228727
Модель: GW 500 A6
Макс. рабочее давление: 600 мбар
Перепад Dp: < 15 мбар
Диапазон настройки: 100-500 мбар

Описание

Реле избыточного давления GW 500 A6 – это компактные регулируемые устройства, соответствующие стандарту EN 1854, предназначенные для использования в топочных агрегатах. Они выполняют функции включения, выключения или переключения электрической цепи при достижении заданного значения давления. Установка необходимого параметра (точки переключения) осуществляется с помощью регулировочного колесика, оснащенного шкалой. Каждое реле серии имеет встроенный измерительный штуцер, расположенный в металлическом корпусе.

Применение

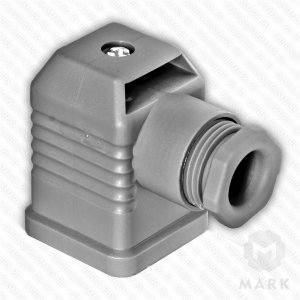

Для подключения реле используется штекер DUNGS GDMW (арт. 210318), который поставляется отдельно.

Устройство применяется для контроля давления в следующих системах:

Топочные агрегаты.
Вентиляционные установки.
Системы кондиционирования воздуха.

Реле GW 500 A6 совместимо с газами семейств 1, 2, 3, а также другими нейтральными газообразными средами.

Принцип действия

Реле давления работает на основе простого механизма, функционирующего в диапазоне избыточного давления. Для его работы не требуется дополнительных источников энергии. Переключающий механизм реагирует на изменения давления: при достижении заданного значения (повышения или понижения) происходит включение, выключение или переключение в электрической цепи.

В данном разделе Вы можете ознакомиться с информацией по техническому описанию и монтажу оборудования DUNGS

Мы готовы предоставить чертежи и 3D модели оборудования DUNGS по запросу.

Инструкция по монтажу и эксплуатации GW A6

Техническое описание GW A6

В ассортименте представлены модели DUNGS GW 3 A6, GW 10 A6, GW 50 A6, GW 150 A6, GW 500 A6, а также их модификации с индексом /1. Эти устройства предназначены для контроля избыточного давления газа. При выходе давления за допустимые пределы контакт замыкается, передавая сигнал на управляющее устройство.

Основные особенности:

Регулировочная шкала с цифровыми обозначениями для точной настройки.
Компактные размеры и простота установки.
Резьбовое соединение G1/4 для подключения.
В моделях с индексом /1 предусмотрено демпфирующее сопло, увеличивающее время срабатывания при кратковременных отклонениях давления.

Применение:
Реле давления DUNGS GW A6 используются в горелках ведущих производителей, таких как Elco, Wieshaupt, Ecoflam, Riello, Cib Unigas, Oilon, Baltur, Cuenod, Buderus, Lamborghini, Viessmann, Ferroli.

Популярные артикулы:

Ecoflam: 65323024, 65323020, 65323022, 65323025
Baltur: 0005040062, 23855, 0005040068, 0005040059
Cib Unigas: 2160085, 2160086, 2160087
Elco: 13016333, 13016340
Weishaupt: We 691383, We 691381, We 691382

Датчик давления DUNGS арт. 228727
Это устройство используется для переключения при повышенном или пониженном давлении. Оснащено резьбовым соединением Rp 1/4" и регулировочной шкалой от 100 до 500 mbar. Настройка осуществляется с помощью колесика регулировки.
