Оборудование DUNGS

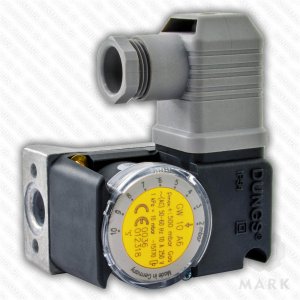

GW 10 A6 арт.228724 Датчик реле давления фирмы DUNGS

(Код: )

Цена: 5997 Руб

В наличии!

Количество:

↑

↓

Наличие:

есть на складе

Артикул: 228724
Модель: GW 10 A6
Макс. рабочее давление: 500 мбар
Перепад Dp: < 1 мбар
Диапазон настройки: 2-10 мбар

Описание

Реле избыточного давления GW 10 A6 – это компактные регулируемые устройства, соответствующие стандарту EN 1854, предназначенные для использования в топочных агрегатах. Они выполняют функции включения, выключения или переключения электрической цепи при достижении заданного уровня давления. Настройка параметра (точки переключения) осуществляется с помощью регулировочного колесика, оснащенного шкалой. Каждое устройство серии оснащено встроенным измерительным штуцером, размещенным в прочном металлическом корпусе.

Применение

Для подключения реле используется штекер DUNGS GDMW (арт. 210318), который поставляется отдельно.

Устройство применяется для контроля давления в следующих системах:

Топочные агрегаты.
Вентиляционные установки.
Системы кондиционирования воздуха.

Реле GW 10 A6 совместимо с газами семейств 1, 2, 3, а также другими нейтральными газообразными средами.

Принцип действия

Реле давления функционирует на основе простого механизма, работающего в диапазоне избыточного давления. Для его работы не требуется дополнительных источников энергии. Переключающий механизм реагирует на изменения давления: при достижении заданного значения (повышения или понижения) происходит включение, выключение или переключение в электрической цепи.

В данном разделе Вы можете ознакомиться с информацией по техническому описанию и монтажу оборудования DUNGS

Мы готовы предоставить чертежи и 3D модели оборудования DUNGS по запросу.

Техническое описание GW A6

Инструкция по монтажу и эксплуатации GW A6

Датчики DUNGS моделей GW 3 A6, GW 10 A6, GW 50 A6, GW 150 A6 и GW 500 A6 предназначены для контроля избыточного давления газа. Они эффективно реагируют на изменения давления: при его превышении или снижении за пределы разрешенных значений происходит замыкание контакта, что приводит к подаче сигнала на управляющее устройство.

Цифровые датчики давления с удобной регулировкой

Датчики оснащены цифровым регулятором для точной и простой настройки. Их компактный размер, легкий монтаж и простое обслуживание не требуют специальных навыков. Подключение осуществляется через центральную резьбу G1/4 в нижней части корпуса.

Надежная работа при перепадах давления

Модели GW…A6/1 оснащены демпфирующим соплом, обеспечивающим стабильное срабатывание даже при кратковременных колебаниях давления. Они совместимы с горелками ведущих брендов:

Elco, Wieshaupt, Ecoflam
Riello, Cib Unigas, Oilon
Baltur, Cuenod, Buderus
Lamborghini, Viessmann, Ferroli

Артикулы для быстрого подбора

Для удобства подбора приведем ключевые номера моделей:

Ecoflam: 65323024, 65323020, 65323022, 65323025
Baltur: 0005040062, 23855, 0005040068, 0005040059
Cib Unigas: 2160085, 2160086, 2160087
Elco: 13016333, 13016340
Weishaupt: We 691383, We 691381, We 691382

Реле давления DUNGS и модель GW10A6

DUNGS (арт. 228724) – выполняет функцию переключателя при изменении давления.
GW10A6 – имеет резьбу Rp 1/4", диапазон регулировки 2–10 mbar и настраивается при помощи регулировочного колеса.
