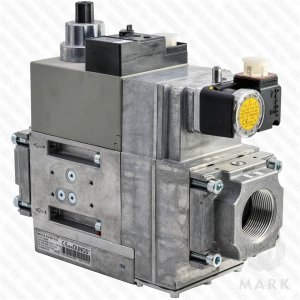

MB-DLE 415 B01 S22 арт.226800 Мультиблок DUNGS

(Код: )
Цена: 119409 Руб 119409
В наличии!
Наличие:
есть на складе

  • Артикул: 226800
  • Модель: MB-DLE 415 B01 S22
  • Макс. рабочее давление: 360 мбар
  • Диапазон регулирования: 4-20 мбар
  • Соединение: Rp 1 1/2"

Описание

Газовый мультиблок MB-DLE 415 B01 S22 - это компактный блок, объединяющий фильтр тонкой очистки, стабилизатор давления и два одноступенчатых электромагнитных клапана класса А. Мультиблок MB-DLE 415 B01 S22 DUNGS имеет небольшие монтажные размеры, малый вес и высокую надежность. Второй клапан мультиблока открывается медленно, поэтому пуск газа происходит плавно. Для монтажа на газопроводе используются резьбовые фланцы.

GasMultiBloc® - зарегистрированный товарный знак DUNGS.

Применение

До появления мультиблоков газовая рампа горелки состояла из отдельных компонентов. Основными недостатками такого подхода являлись дополнительные затраты на монтаж оборудования и большие габаритные размеры рампы. Изобретение в 1979 году мультиблоков в корне изменило ситуацию. Производители горелок получили компактную газовую рампу в едином корпусе. Сегодня мультиблоки MB-DLE 415 B01 S22 используют практически все крупные производители газовых горелок: RIELLO, OILON, ELCO, CIB UNIGAS, BALTUR и т.д. Мультиблоки данной серии применяются как в одноступенчатых, так и в модуляционных горелках (при наличии газовой дроссельной заслонки с сервоприводом).

Примечания:
1. артикулы указаны для мультиблоков с напряжением питания 230 VAC. Для североамериканского рынка выпускаются мультиблоки с напряжением питания 110 VAC.
2. резьбовые фланцы (2 шт. на 1 мультиблок) приобретаются отдельно.
3. датчик-реле давления установлен на корпусе мультиблока и контролирует наличие минимального давления газа перед первым э/м клапаном мультиблока.
4. штекеры для электроподключения мультиблока и датчика-реле давления не входят в комплект поставки, заказываются отдельно. Артикулы штекеров приведены в разделе принадлежности.

Преимущества и особенности одноступенчатых мультиблоков MB-DLE 415 B01 S22

Одноступенчатые мультиблоки MB-DLE используются в рампах газовых горелок практически всех европейских производителей. Компактная и надежная конструкция хорошо зарекомендовала себя в российских условиях. В Россию мультиблоки данной серии попадают в комплекте с газовой горелкой. Основные преимущества и особенности:

  1. Мультиблок MB-DLE 415 B01 S22 имеет очень компактную конструкцию.
  2. Наличие встроенного фильтра - дополнительная защита мультиблока от попадания грязи внутрь (установка основного фильтра обязательна)!
  3. Может монтироваться на горизонтальных и вертикальных трубопроводах.
  4. Наличие регулировки расхода газа на клапане V2.
  5. Клапан V2 имеет медленное открытие, это обеспечивает плавный розжиг горелки.
  6. Стадия скоростного подъема и скорость открытия клапана V2 регулируются.
  7. Применение двойного седла обуславливает высокую пропускную способность.
  8. На корпус мультиблока могут монтироваться дополнительные устройства: датчики-реле давления DUNGS серии GW...A5, блок проверки герметичности, клапан запальной линии или Н.О. клапан газопровода безопасности.
  9. Резьбовые фланцы облегчают монтаж на газопроводе.
  10. Регулировка давления происходит на клапане V1. Поэтому запальная линия из межклапанного пространства не требует установки дополнительно стабилизатора давления газа.

Как подобрать одноступенчатый мультиблок MB-DLE 415 B01 S22

Как уже отмечалось выше, мультиблоки данной серии в 99% случаев являются рампой газовой горелки. Поставка газовой горелки на объект без газовой рампы является исключительным случаем. Подбор газовой рампы происходит на стадии выбора горелки. Каждый производитель горелок имеет свои инструкции для подбора. Если вам требуется помощь при подборе вы можете обратиться в нашу компанию. Компания DUNGS для некоторых производителей горелок (RIELLO, WEISHAUPT и т.д.) выпускает специальные версии мультиблоков. Для подбора аналогичного мультиблока MB-DLE 415 B01 S22 обращайтесь к нашим специалистам.

Ремонт и запасные части для мультиблоков MB-DLE 415 B01 S22

Оборудование DUNGS имеет срок службы 10 лет при надлежащих условиях эксплуатации и уходе. При монтаже и наладке соблюдайте осторожность, будьте внимательны. Все регулировочные винты должны вращаться легко. Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия. Это может привести к поломке. На оборудовании DUNGS вы можете увидеть пломбы разных цветов. Голубая пломба - это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!

Основной причиной выхода мультиблоков MB-DLE 415 B01 S22 из строя является грязь. В результате попадания частиц на седло клапана происходит повреждение зеркала или уплотнения тарелки. Это приводит к потере герметичности 1-го или 2-го клапана. В этом случае мультиблок подлежит замене на новый. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки. Фильтрующий элемент мультиблока должен обслуживаться на регулярной основе и своевременно меняться.

Также распространенным случаем является повреждение э/м катушек или платы выпрямителя мультиблока. В этом случае возможна замена э/м катушки (имеет блочное исполнение, в комплект входят: э/м катушки V1 + V2 + плата выпрямителя) или отдельно платы выпрямителя.

Поломка гидротормоза обычно сопровождается течью масла. Меняется отдельно.

Основной причиной поломки регулятора давления является высокое давление. В случае выхода из строя регулятора давления мультиблок MB-DLE 415 B01 S22 подлежит замене на новый.

Для подбора запасных частей обращайтесь к нашим специалистам.

В последнее время к нам на диагностику поступают мультиблоки после так называемого "ремонта" с поврежденными красными пломбами и следами разборки корпуса. В этом случае компания DUNGS не несет ответственности за безопасное функционирование оборудования. Кто-то вмешивался во внутреннее устройство мультиблока. Никто не знает в каких условиях выполнялись работы, по каким методикам проверялась его работоспособность и т.д. Вся ответственность в случае аварии ложится на плечи обслуживающей организации или собственника. Одна из основных функций мультиблока - это функция безопасности! Не экономьте на безопасности.

Устройство мультиблока MB-DLE 415 B01 S22

Устройство мультиблока одноступенчатого мультиблока MB-DLE

Принадлежности для мультиблоков MB-DLE 415 B01 S22

Для установки мультиблока MB-DLE 415 B01 S22 вам могут потребоваться:

1. Штекер для электроподключения мультиблока - артикул 210319.
2. Штекер для электроподключения датчика-реле давления - артикул 210318.
3. Резьбовые фланцы (см. таблицу ниже).

Резьбовой
фланец, Rp
MB-DLE 405MB-DLE 407MB-DLE 410MB-DLE 412MB-DLE 415MB-DLE 420Примечания
1/2" 134300 134300         VS
3/4" 134310 134310 134920 134920     VS
1"     134930 134930 222343 222343 VS
1¼"     134940 134940 222344 222344 VS
1½"         221884 221884 VS
2"         221926 221926 VS

1/2" 171690 171690         MS
3/4" 171700 171700 171710 171710     MS
1"     171720 171720 241956 241956 MS
1¼"     171730 171730 231232 231232 MS
1½"         225528 225528 MS
2"         225532 225532 MS

Примечания:
VS - фланец с резьбовой пробкой.
MS - фланец с ниппелем для измерения давления.



В данном разделе Вы можете ознакомиться с информацией по техническому описанию и монтажу оборудования DUNGS

Мы готовы предоставить чертежи и 3D модели оборудования DUNGS по запросу.

Мультиблок DUNGS
MB-DLE 403 B01 S20, MB-DLE 405 B01 S20, MB-DLE 407 B01 S20, MB-DLE 410 B01 S20, MB-DLE 412 B01 S20,
MB-DLE 415 B01 S20, MB-DLE 420 B01 S20 (Совместное управление клапанами)
MB-DLE 405 B01 S22, MB-DLE 407 B01 S22, MB-DLE 410 B01 S22, MB-DLE 412 B01 S22, MB-DLE 415 B01 S22,
MB-DLE 420 B01 S22 (Раздельное управление клапанами)
Фильтр тонкой очистки. Датчик-реле минимального давления. Два автоматических запорных клапана:
класс А, группа 2. Быстро/медленно открывающиеся клапаны.
- Дроссель расхода газа. Регулятор выходного давления: класс А, группа 2.
- Высокоточная настройка выходного давления.
- Небольшие размеры, малый вес.
- Входное давление: 15...360 мбар. Выходное давление: 4...20 мбар.
- Соединение: Резьбовое соединение, при помощи фланцев Rp 3/8 - Rp 2.
Для горелок Elco, Wieshaupt, Ecoflam, Riello, Cib Unigas, Oilon, Baltur, Cuenod
Ecoflam: 65323602, 65323609, 65323610
Baltur: 23371, 31312, 132724, 132650
Riello: 3970530, 3970599, 3970553, 3970258, 3970554, 3970256, 3970144, 3970250, 3970180, 3970198, 3970257­, 3970181, 3970546, 3970547, 3970544, 3970548, 3970549, 3970550, 3970558, 3970182
Oilon: 36749087, 36749055, 36749054, 36749056, 36749057
Elco: 13012424, 13023734, 13020503, 13023735, 13012743, 253535
Cuenod: 13012424, 13023734, 13020503, 13023735, 13012743
Lamborghini: 8012210, 8012250, F3680241
Baltur: 31420
Buderus/Bosch: 5181936, 5181938
Газовая рампа, газовая арматура, газовые линии DUNGS MB-DLE... B01S20/22 Вы можете купить в компании ООО «МАРК» по самой выгодной цене.

Одноступенчатый мультиклапан Дунгс
Купить MB-DLE 415 B01 S22 по сниженной цене, благодаря скидке, можно в компании ООО «МАРК»
По таким вопросам как: купить, в наличии, свяжитесь с нашими специалистам.

Наша компания ООО "МАРК" с 1996 г. специализируется на качественных поставках богатого ассортимента комплектующих, часто необходимых в сервисном обслуживании и производстве систем газораспределения, котельного оборудования и автоматики, включая MB-DLE 415 B01 S22.

Огромный спектр комплектующих компании DUNGS в наличии на собственном складе.

Наша фирма ООО «МАРК» занимается поставкой газового оборудования фирмы DUNGS. На складах нашей фирмы непрерывно поддерживается присутствие наиболее востребованного оборудования фирмы DUNGS, в том числе DUNGS MB-DLE... B01S20/22 226800 цена которого будет ниже рыночной, благодаря поставкам прямо от производителя минуя посредников и лишних трат на логистику.

Купить запчасти организации Dungs, в том числе DUNGS MB-DLE... B01S20/22 MB-DLE 415 B01 S22 цена которого снижена, благодаря системе персональной скидки, Вы можете в фирме ООО "МАРК".

Если у Вас возникли вопросы, связанные с MB-DLE 415 B01 S22, а также любыми другими запчастями ДУНГС, такие как: технические характеристики, документация, купить, цена, отправка в регионы, наличие на складе, гарантия, доставка по Москве и прочее, звоните нашим специалистам по телефону.

Одно из перспективных направлений нашей команды - продвижение комплектующих компании Karl Dungs GmbH & Co.KG (Германия), которая широко зарекомендовала себя на отечественном рынке именно в соотношении "цена - качество".

У нас Вы всегда можете найти максимально актуальную информацию по полному спектру оборудования Дунгс, а если у Вас будут дополнительные вопросы, наши специалисты в любое время будут рады проконсультировать.
