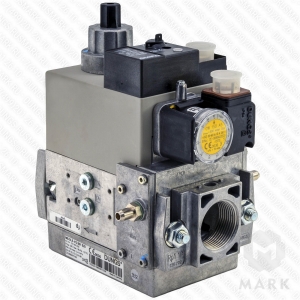

MB-DLE 412 B01 S20 арт.231168 Мультиблок DUNGS

(Код: )
Цена: по запросу 0
В наличии!
Наличие:
по запросу

  • Артикул: 231168
  • Модель: MB-DLE 412 B01 S20
  • Макс. рабочее давление: 360 мбар
  • Диапазон регулирования: 4-20 мбар
  • Соединение: Rp 1 1/4"

Описание

Газовый мультиблок MB-DLE 412 B01 S20 - это компактный блок, объединяющий фильтр тонкой очистки, стабилизатор давления и два одноступенчатых электромагнитных клапана класса А. Мультиблок MB-DLE 412 B01 S20 DUNGS имеет небольшие монтажные размеры, малый вес и высокую надежность. Второй клапан мультиблока открывается медленно, поэтому пуск газа происходит плавно. Для монтажа на газопроводе используются резьбовые фланцы.

GasMultiBloc® - зарегистрированный товарный знак DUNGS.

Применение

До появления мультиблоков газовая рампа горелки состояла из отдельных компонентов. Основными недостатками такого подхода являлись дополнительные затраты на монтаж оборудования и большие габаритные размеры рампы. Изобретение в 1979 году мультиблоков в корне изменило ситуацию. Производители горелок получили компактную газовую рампу в едином корпусе. Сегодня мультиблоки MB-DLE 412 B01 S20 используют практически все крупные производители газовых горелок: RIELLO, OILON, ELCO, CIB UNIGAS, BALTUR и т.д. Мультиблоки данной серии применяются как в одноступенчатых, так и в модуляционных горелках (при наличии газовой дроссельной заслонки с сервоприводом).

Примечания:
1. артикулы указаны для мультиблоков с напряжением питания 230 VAC. Для североамериканского рынка выпускаются мультиблоки с напряжением питания 110 VAC.
2. резьбовые фланцы (2 шт. на 1 мультиблок) приобретаются отдельно.
3. датчик-реле давления установлен на корпусе мультиблока и контролирует наличие минимального давления газа перед первым э/м клапаном мультиблока.
4. штекеры для электроподключения мультиблока и датчика-реле давления не входят в комплект поставки, заказываются отдельно. Артикулы штекеров приведены в разделе принадлежности.

Преимущества и особенности одноступенчатых мультиблоков MB-DLE 412 B01 S20

Одноступенчатые мультиблоки MB-DLE используются в рампах газовых горелок практически всех европейских производителей. Компактная и надежная конструкция хорошо зарекомендовала себя в российских условиях. В Россию мультиблоки данной серии попадают в комплекте с газовой горелкой. Основные преимущества и особенности:

  1. Мультиблок MB-DLE 412 B01 S20 имеет очень компактную конструкцию.
  2. Наличие встроенного фильтра - дополнительная защита мультиблока от попадания грязи внутрь (установка основного фильтра обязательна)!
  3. Может монтироваться на горизонтальных и вертикальных трубопроводах.
  4. Наличие регулировки расхода газа на клапане V2.
  5. Клапан V2 имеет медленное открытие, это обеспечивает плавный розжиг горелки.
  6. Стадия скоростного подъема и скорость открытия клапана V2 регулируются.
  7. Применение двойного седла обуславливает высокую пропускную способность.
  8. На корпус мультиблока могут монтироваться дополнительные устройства: датчики-реле давления DUNGS серии GW...A5, блок проверки герметичности, клапан запальной линии или Н.О. клапан газопровода безопасности.
  9. Резьбовые фланцы облегчают монтаж на газопроводе.
  10. Регулировка давления происходит на клапане V1. Поэтому запальная линия из межклапанного пространства не требует установки дополнительно стабилизатора давления газа.

Как подобрать одноступенчатый мультиблок MB-DLE 412 B01 S20

Как уже отмечалось выше, мультиблоки данной серии в 99% случаев являются рампой газовой горелки. Поставка газовой горелки на объект без газовой рампы является исключительным случаем. Подбор газовой рампы происходит на стадии выбора горелки. Каждый производитель горелок имеет свои инструкции для подбора. Если вам требуется помощь при подборе вы можете обратиться в нашу компанию. Компания DUNGS для некоторых производителей горелок (RIELLO, WEISHAUPT и т.д.) выпускает специальные версии мультиблоков. Для подбора аналогичного мультиблока MB-DLE 412 B01 S20 обращайтесь к нашим специалистам.

Ремонт и запасные части для мультиблоков MB-DLE 412 B01 S20

Оборудование DUNGS имеет срок службы 10 лет при надлежащих условиях эксплуатации и уходе. При монтаже и наладке соблюдайте осторожность, будьте внимательны. Все регулировочные винты должны вращаться легко. Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия. Это может привести к поломке. На оборудовании DUNGS вы можете увидеть пломбы разных цветов. Голубая пломба - это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!

Основной причиной выхода мультиблоков MB-DLE 412 B01 S20 из строя является грязь. В результате попадания частиц на седло клапана происходит повреждение зеркала или уплотнения тарелки. Это приводит к потере герметичности 1-го или 2-го клапана. В этом случае мультиблок подлежит замене на новый. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки. Фильтрующий элемент мультиблока должен обслуживаться на регулярной основе и своевременно меняться.

Также распространенным случаем является повреждение э/м катушек или платы выпрямителя мультиблока. В этом случае возможна замена э/м катушки (имеет блочное исполнение, в комплект входят: э/м катушки V1 + V2 + плата выпрямителя) или отдельно платы выпрямителя.

Поломка гидротормоза обычно сопровождается течью масла. Меняется отдельно.

Основной причиной поломки регулятора давления является высокое давление. В случае выхода из строя регулятора давления мультиблок MB-DLE 412 B01 S20 подлежит замене на новый.

Для подбора запасных частей обращайтесь к нашим специалистам.

В последнее время к нам на диагностику поступают мультиблоки после так называемого "ремонта" с поврежденными красными пломбами и следами разборки корпуса. В этом случае компания DUNGS не несет ответственности за безопасное функционирование оборудования. Кто-то вмешивался во внутреннее устройство мультиблока. Никто не знает в каких условиях выполнялись работы, по каким методикам проверялась его работоспособность и т.д. Вся ответственность в случае аварии ложится на плечи обслуживающей организации или собственника. Одна из основных функций мультиблока - это функция безопасности! Не экономьте на безопасности.

Устройство мультиблока MB-DLE 412 B01 S20

Устройство мультиблока одноступенчатого мультиблока MB-DLE

Принадлежности для мультиблоков MB-DLE 412 B01 S20

Для установки мультиблока MB-DLE 412 B01 S20 вам могут потребоваться:

1. Штекер для электроподключения мультиблока - артикул 210319.
2. Штекер для электроподключения датчика-реле давления - артикул 210318.
3. Резьбовые фланцы (см. таблицу ниже).

Резьбовой
фланец, Rp
MB-DLE 405MB-DLE 407MB-DLE 410MB-DLE 412MB-DLE 415MB-DLE 420Примечания
1/2" 134300 134300         VS
3/4" 134310 134310 134920 134920     VS
1"     134930 134930 222343 222343 VS
1¼"     134940 134940 222344 222344 VS
1½"         221884 221884 VS
2"         221926 221926 VS

1/2" 171690 171690         MS
3/4" 171700 171700 171710 171710     MS
1"     171720 171720 241956 241956 MS
1¼"     171730 171730 231232 231232 MS
1½"         225528 225528 MS
2"         225532 225532 MS

Примечания:
VS - фланец с резьбовой пробкой.
MS - фланец с ниппелем для измерения давления.



В данном разделе Вы можете ознакомиться с информацией по техническому описанию и монтажу оборудования DUNGS

Мы готовы предоставить чертежи и 3D модели оборудования DUNGS по запросу.

Мультиблок DUNGS
MB-DLE 403 B01 S20, MB-DLE 405 B01 S20, MB-DLE 407 B01 S20, MB-DLE 410 B01 S20, MB-DLE 412 B01 S20,
MB-DLE 415 B01 S20, MB-DLE 420 B01 S20 (Совместное управление клапанами)
MB-DLE 405 B01 S22, MB-DLE 407 B01 S22, MB-DLE 410 B01 S22, MB-DLE 412 B01 S22, MB-DLE 415 B01 S22,
MB-DLE 420 B01 S22 (Раздельное управление клапанами)
Фильтр тонкой очистки. Датчик-реле минимального давления. Два автоматических запорных клапана:
класс А, группа 2. Быстро/медленно открывающиеся клапаны.
- Дроссель расхода газа. Регулятор выходного давления: класс А, группа 2.
- Высокоточная настройка выходного давления.
- Небольшие размеры, малый вес.
- Входное давление: 15...360 мбар. Выходное давление: 4...20 мбар.
- Соединение: Резьбовое соединение, при помощи фланцев Rp 3/8 - Rp 2.
Для горелок Elco, Wieshaupt, Ecoflam, Riello, Cib Unigas, Oilon, Baltur, Cuenod
Ecoflam: 65323602, 65323609, 65323610
Baltur: 23371, 31312, 132724, 132650
Riello: 3970530, 3970599, 3970553, 3970258, 3970554, 3970256, 3970144, 3970250, 3970180, 3970198, 3970257­, 3970181, 3970546, 3970547, 3970544, 3970548, 3970549, 3970550, 3970558, 3970182
Oilon: 36749087, 36749055, 36749054, 36749056, 36749057
Elco: 13012424, 13023734, 13020503, 13023735, 13012743, 253535
Cuenod: 13012424, 13023734, 13020503, 13023735, 13012743
Lamborghini: 8012210, 8012250, F3680241
Baltur: 31420
Buderus/Bosch: 5181936, 5181938
Газовая рампа, газовая арматура, газовые линии DUNGS MB-DLE... B01S20/22 Вы можете купить в компании ООО «МАРК» по самой выгодной цене.

Газовая арматура DUNGS
Купить MB-DLE 412 B01 S20 цена на который будет снижена, благодаря предоставленной скидке, можно в МАРК
По таким вопросам как: цена, спецификации, обращайтесь к нашим менеджерам.

Наша фирма ООО «МАРК» с 1996 г. тесно занимается качественными поставками широкого спектра комплектующих, необходимых в сервисном обслуживании и производстве газораспределительных систем, автоматики и котельного оборудования, включая MB-DLE 412 B01 S20.

Наша фирма ООО "МАРК" занимается поставкой газового оборудования организации DUNGS. На складах нашей компании непрерывно сохраняется наличие наиболее востребованного оборудования организации DUNGS, в том числе 231168 цена которого будет ниже рыночной, за счет поставок напрямую от производителя минуя посредников и лишних затрат на логистику.

Купить продукцию компании ДУНГС, включая DUNGS MB-DLE... B01S20/22 MB-DLE 412 B01 S20 цена которого снижена, благодаря системе персональной скидки, Вы можете в фирме ООО «МАРК».

Если у Вас возникли вопросы, по поводу MB-DLE 412 B01 S20, а также любым другим оборудованием ДУНГС, такие как: доставка по Москве, отправка в регионы, технические характеристики, наличие на складе, цена, купить, гарантия, документация и прочее, обращайтесь к нашим менеджерам по телефону.

Одно из перспективных направлений нашей компании - активное продвижение запчастей компании Karl Dungs GmbH & Co.KG (Германия), которая успешно зарекомендовала себя на отечественном рынке именно в соотношении "цена - качество".

Большой ассартимент оборудования DUNGS в наличии на нашем складе.

У нас Вы в любое время найдете максимально актуальную информацию по полному ассортименту комплектующих Dungs, а если у Вас будут дополнительные вопросы, наши менеджеры в любое время будут рады проконсультировать.

Мультиблок DUNGS Одноступенчатый газовый клапан производства фирмы DUNGS Купить MB-DLE 412 B01 S20 арт.231168 Мультиблок DUNGS цена которого будет снижена, можно в компании ООО «МАРК» По таким вопросам как: купить, цена, обращайтесь к нашим специалистам. Компания ООО «МАРК» с 1996 г. тесно занимается качественными поставками разнообразного ассортимента комплектующих, востребованных в производстве и сервисном обслуживании газораспределительных систем, автоматики и котельного оборудования, включая MB-DLE 403 B01 S20. Наша компания ООО «МАРК» занимается поставкой газовой продукции компании DUNGS. На складах нашей фирмы всегда поддерживается присутствие наиболее востребованного оборудования фирмы Дунгс, в том числе MB-DLE 412 B01 S20 арт.231168 Мультиблок DUNGS цена которого будет ниже рыночной, за счет поставок прямо от производителя без посредников и лишних трат на логистику. Одним из перспективных направлений для нашей команды - активное продвижение оборудования фирмы Karl Dungs GmbH & Co.KG (Германия), которая хорошо зарекомендовала себя на российском рынке именно в соотношении "цена - качество". Если у Вас остались вопросы, связанные с MB-DLE 412 B01 S20 арт.231168 Мультиблок DUNGS, или любыми другими запчастями DUNGS, такие как: технические характеристики, документация, отправка в регионы, купить, цена, гарантия, доставка по Москве, наличие на складе и прочее, звоните нашим специалистам по телефону. Купить продукцию DUNGS, в том числе MB-DLE 412 B01 S20 арт.231168 Мультиблок DUNGS цена которого снижена, благодаря системе персональной скидки, Вы можете в фирме ООО «МАРК». Широкий спектр продукции организации DUNGS в наличии на собственном складе. У нас Вы в любое время можете найти наиболее актуальную информацию по всему спектру оборудования Дунгс, а если у Вас возникнут дополнительные вопросы, наши специалисты всегда будут рады помочь. Если у Вас появились какие-нибудь вопросы, связанные с оборудованием, в том числе MB-DLE 412 B01 S20 арт.231168 Мультиблок DUNGS Мультиблок DUNGS, как например: цена, наличие на складе, купить, отправка в регионы или доставка по Москве, а также информация по монтажу, документация, размеры и технические характеристики комплектующих MB-DLE 412 B01 S20 арт.231168 Мультиблок DUNGS Мультиблок DUNGS, обращайтесь к нашим менеджерам по телефону, электронной почте или оставьте запрос на странице обратной связи на нашем веб-портале. Купить MB-DLE 412 B01 S20 арт.231168 Мультиблок DUNGS Мультиблок DUNGS, цена на который будет уменьшена, за счет системы персональной скидки, Вы можете в компании ООО «МAРK». Мы всегда обеспечиваем актуальное наличие наиболее востребованных позиций, в том числе и MB-DLE 412 B01 S20 арт.231168 Мультиблок DUNGS Мультиблок DUNGS, это в данном случае сэкономит не только Ваше время, но и Ваши деньги. Купить MB-DLE 412 B01 S20 арт.231168 Мультиблок DUNGS Мультиблок DUNGS стоимость которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MАРK» Если у Вас есть вопросы, связанные с MB-DLE 412 B01 S20 арт.231168 Мультиблок DUNGS Мультиблок DUNGS, обращайтесь к нашим специалистам по телефону, сотрудники фирмы ООО «MARK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «MARK» занимается продажей горелочного оборудования, в том числе и MB-DLE 412 B01 S20 арт.231168 Мультиблок DUNGS Мультиблок Дунгс, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
