Описание

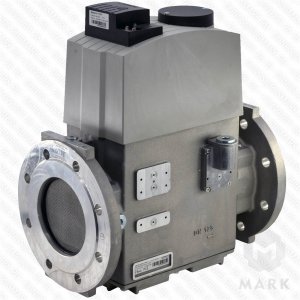

Двойной электромагнитный клапан DMV-D 5125/11 eco представляет собой 2 электромагнитных клапана класса А объединенных в одном корпусе. Использование двойных седел обеспечивает очень высокую пропускную способность. Двойные э/м клапаны DUNGS имеют небольшие монтажные размеры, малый вес и высокую надежность. Выпускаются 2 модификации с медленным и быстрым открытием второго клапана.
Применение
Двойные электромагнитные клапаны DMV-D 5125/11 eco DUNGS специально разрабатывались для применения в газовых рампах горелок и газопоршневых агрегатов (ГПА). Это позволило резко снизить габаритные размеры газовой рампы. На корпусе двойного клапана предусмотрены места для установки датчиков-реле давления, блока проверки герметичности, сбросного и запального э/м клапанов. В России двойные э/м клапаны применяются для технического перевооружения старых котлов ДКВР и ПТВМ. Клапаны DMV-D 5125/11 eco DUNGS применяются для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.
Преимущества двойных электромагнитных клапанов DMV-D 5125/11 eco
В настоящее время двойные э/м клапаны 11-ой серии используются в основном в рампах газопоршневых агрегатов (в газовых рампах новых горелок используются редко так, как производители горелок все чаще используют 12-ую серию или серию 11eco). В России двойные э/м клапаны DMV-D 5125/11 eco часто используются для реконструкции и технического перевооружения старых котельных. Клапаны 11-ой серии зарекомендовали себя в России исключительно с положительной стороны: надежные, компактные, с высокой пропускной способностью. Основные преимущества и особенности:
1. | Клапан имеет очень компактную конструкцию. Монтажная длина клапана DN=125 мм составляет 400 мм, а вес 51 кг. | |
2. | Клапан может монтироваться на горизонтальных и вертикальных трубопроводах. | |
3. | Клапан имеет модификацию с медленным открытием, это позволяет обеспечить плавный розжиг горелки. | |
4. | Клапаны V1 и V2 имеют двойные седла (кроме DMV-D(LE) 503/11), за счет этого достигается очень высокая пропускная способность. | |
5. | На корпус клапана могут монтироваться дополнительные устройства: датчики-реле мин/макс давления, блок проверки герметичности, клапан запальной линии или Н.О. клапан газопровода безопасности. | |
6. | Резьбовые фланцы облегчают монтаж двойного клапана на газопровод. | |
7. | С помощью встроенного регулятора расхода можно легко и быстро выполнить настройку. |
Как подобрать двойной э/м клапан DMV-D 5125/11 eco
Подбор двойного э/м клапана DMV лучше доверить специалистам нашей компании. Отдельно двойной э/м клапан подбирается редко, обычно решается комплексная задача подбора всей газовой рампы. При подборе клапана учитываются ограничения по максимальной скорости потока и максимально допустимым потерям давления.
Ремонт и запасные части для DMV-D 5125/11 eco
Оборудование DUNGS имеет срок службы 10 лет при надлежащих условиях эксплуатации и уходе. При монтаже и наладке соблюдайте осторожность, будьте внимательны. Все регулировочные винты должны вращаться легко. Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия. Это может привести к поломке. На оборудовании DUNGS вы можете увидеть пломбы разных цветов. Голубая пломба - это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!
Основной причиной выхода клапанов DMV-D 5125/11 eco из строя является грязь. В результате попадания частиц на седло клапана происходит повреждение зеркала или уплотнения тарелки. Это приводит к потере герметичности 1-го или 2-го клапана. В этом случае клапан подлежит замене на новый. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки.
Также распространенным случаем является повреждение э/м катушек или платы выпрямителя клапана. В этом случае возможна замена э/м катушки (имеет блочное исполнение, в комплект входят: э/м катушки V1 + V2 + плата выпрямителя) или отдельно платы выпрямителя.
Поломка гидротормоза обычно сопровождается течью масла. Меняется отдельно.
Для подбора запасных частей обращайтесь к нашим специалистам.
Принадлежности для DMV-D 5125/11 eco
Для установки двойного э/м клапана DMV-D 5125/11 eco вам могут потребоваться:
1. Штекер для электроподключения - артикул 210319.
2. Сбросной фланец: G 1/2" - артикул 219007; G 3/4" - артикул 219006.
3. Датчик положения клапана - артикул 211202.
4. Резьбовые фланцы (см. таблицу ниже).
