Описание

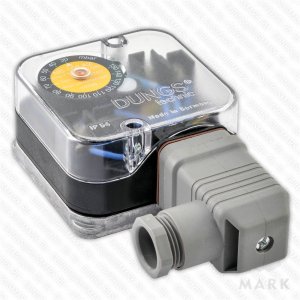

Реле ограничитель максимального избыточного давления NB 150 A2 представляет собой регулируемые реле давления для топочных агрегатов (согласно EN 1854). Они служат для включения, выключения или переключения электрической цепи при изменении действительного значения давления на заданное. Заданный параметр давления (точка переключения) устанавливается с помощью регулировочного колесика со шкалой.
Применение
Используется для контроля давления в топочных агрегатах, вентиляционных установках и установках для кондиционирования воздуха. Может применяться для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.
Принцип действия
Реле максимального давления работает по простому принципу в диапазоне избыточного давления. Для работы реле не требуется вспомогательной энергии. Переключающий механизм реагирует на избыточное давление. При превышении заданного значения давления производится включение, выключение или переключение в электрической цепи, а также срабатывает блокировка реле. В заблокированном состоянии на датчике загорается сигнальная лампочка. Для разблокировки реле необходимо нажать кнопку сброса.
