Описание

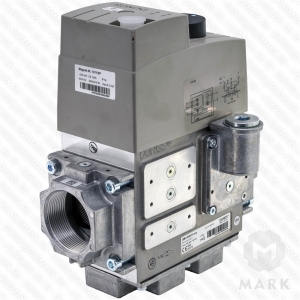

Двойной электромагнитный клапан DMV 525/11 eco представляет собой 2 электромагнитных клапана класса А объединенных в одном корпусе. В клапанах серии ECO применяются электромагнитные катушки с пониженным энергопотреблением. Использование двойных седел обеспечивает очень высокую пропускную способность. Двойные э/м клапаны DUNGS имеют небольшие монтажные размеры, малый вес и высокую надежность. Выпускаются 2 модификации с медленным и быстрым открытием второго клапана.
Примечание
Резьбовые фланцы (2 шт. на 1 клапан) приобретаются отдельно.
Применение
Двойные электромагнитные клапаны DMV 525/11 eco DUNGS специально разрабатывались для применения в газовых рампах горелок и газопоршневых агрегатов (ГПА). Это позволило резко снизить габаритные размеры газовой рампы. На корпусе двойного клапана предусмотрены места для установки датчиков-реле давления, блока проверки герметичности, сбросного и запального э/м клапанов. В России двойные э/м клапаны применяются для технического перевооружения старых котлов ДКВР и ПТВМ. Клапаны DMV 525/11 eco DUNGS применяются для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.
| Примечания: | |
| 1. | артикулы указаны для клапанов с напряжением питания 230 VAC. Выпускаются клапаны с напряжением питания 24 VDC и 110-120 VAC. |
| 2. | резьбовые фланцы приобретаются отдельно. |
| 3. | время открытия клапана с гидротормозом (версия DMV-DLE) зависит от температуры и настройки скоростного подъема. Время открытия 20 секунд соответствует температуре +20 град. С без быстрого подъема. |
| 4. | клапаны серии ECO поставляются в комплекте с установленным сбросным фланцем. Сбросной фланец позволяет присоединять газопровод безопасности или запальную линию горелки к межклапанному пространству. |
| 5. | количество вкл/час зависит от настройки времени открытия клапана V2. |
Преимущества двойных электромагнитных клапанов DMV 525/11 eco
Двойные э/м клапаны серии ECO используются в основном в рампах газовых горелок (например в рампах газовых горелок OILON) и газопоршневых агрегатов. Основные преимущества и особенности:
| 1. | Клапан DMV 525/11 eco имеет очень компактную конструкцию. Монтажная длина клапана DN=125 мм составляет 400 мм, а вес 32 кг. | |
| 2. | Клапан DMV 525/11 eco может монтироваться на горизонтальных и вертикальных трубопроводах. | |
| 3. | Клапан имеет модификацию с медленным открытием, это позволяет обеспечить плавный розжиг горелки. | |
| 4. | Клапаны V1 и V2 имеют двойные седла, за счет этого достигается очень высокая пропускная способность. | |
| 5. | На корпус клапана могут монтироваться дополнительные устройства: датчики-реле мин/макс давления, блок проверки герметичности, клапан запальной линии или Н.О. клапан газопровода безопасности. | |
| 6. | С помощью встроенного регулятора расхода можно легко и быстро выполнить настройку. |
Как подобрать двойной э/м клапан DMV 525/11 eco
Подбор двойного э/м клапана DMV лучше доверить специалистам нашей компании. Отдельно двойной э/м клапан подбирается редко, обычно решается комплексная задача подбора всей газовой рампы. При подборе клапана учитываются ограничения по максимальной скорости потока и максимально допустимым потерям давления.
Ремонт и запасные части для DMV 525/11 eco
Оборудование DUNGS имеет срок службы 10 лет при надлежащих условиях эксплуатации и уходе. При монтаже и наладке соблюдайте осторожность, будьте внимательны. Все регулировочные винты должны вращаться легко. Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия. Это может привести к поломке. На оборудовании DUNGS вы можете увидеть пломбы разных цветов. Голубая пломба - это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!
Основной причиной выхода клапанов DMV 525/11 eco из строя является грязь. В результате попадания частиц на седло клапана происходит повреждение зеркала или уплотнения тарелки. Это приводит к потере герметичности 1-го или 2-го клапана. В этом случае клапан подлежит замене на новый. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки.

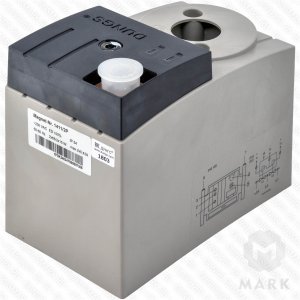

Также распространенным случаем является повреждение э/м катушек или платы выпрямителя клапана. В этом случае возможна замена э/м катушки (имеет блочное исполнение, в комплект входят: э/м катушки V1 + V2 + плата выпрямителя) или отдельно платы выпрямителя.
Поломка гидротормоза обычно сопровождается течью масла. Меняется отдельно.
Для подбора запасных частей обращайтесь к нашим специалистам.
Принадлежности для DMV 525/11 eco
Для установки двойного э/м клапана DMV.../11 eco вам могут потребоваться:
1. Штекер для электроподключения - артикул 210319.
2. Датчик положения клапана (концевой контакт) - артикул 211202.
3. Резьбовые фланцы для клапана DMV 525/11 eco - артикул 215384 (фланец с резьбовой пробкой) или артикул 225531(фланец с ниппелем для измерения давления).
