Описание

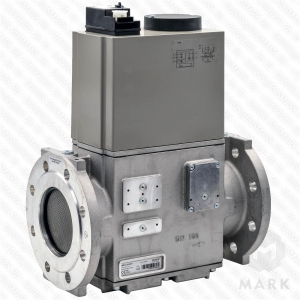

Двойной электромагнитный клапан DMV-D 5100/11 представляет собой 2 электромагнитных клапана класса А объединенных в одном корпусе. Использование двойных седел обеспечивает очень высокую пропускную способность. Двойные э/м клапаны DUNGS имеют небольшие монтажные размеры, малый вес и высокую надежность. Выпускаются 2 модификации с медленным и быстрым открытием второго клапана.
Применение
Двойные электромагнитные клапаны DMV-D 5100/11 DUNGS специально разрабатывались для применения в газовых рампах горелок и газопоршневых агрегатов (ГПА). Это позволило резко снизить габаритные размеры газовой рампы. На корпусе двойного клапана предусмотрены места для установки датчиков-реле давления, блока проверки герметичности, сбросного и запального э/м клапанов. В России двойные э/м клапаны применяются для технического перевооружения старых котлов ДКВР и ПТВМ. Клапаны DMV-D 5100/11 DUNGS применяются для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.
Преимущества двойных электромагнитных клапанов DMV-D 5100/11
В настоящее время двойные э/м клапаны 11-ой серии используются в основном в рампах газопоршневых агрегатов (в газовых рампах новых горелок используются редко так, как производители горелок все чаще используют 12-ую серию или серию 11eco). В России двойные э/м клапаны DMV-D 5100/11 часто используются для реконструкции и технического перевооружения старых котельных. Клапаны 11-ой серии зарекомендовали себя в России исключительно с положительной стороны: надежные, компактные, с высокой пропускной способностью. Основные преимущества и особенности:
| |
1. |
Клапан имеет очень компактную конструкцию. Монтажная длина клапана DN=125 мм составляет 400 мм, а вес 51 кг. |
| |
2. |
Клапан может монтироваться на горизонтальных и вертикальных трубопроводах. |
| |
3. |
Клапан имеет модификацию с медленным открытием, это позволяет обеспечить плавный розжиг горелки. |
| |
4. |
Клапаны V1 и V2 имеют двойные седла (кроме DMV-D(LE) 503/11), за счет этого достигается очень высокая пропускная способность. |
| |
5. |

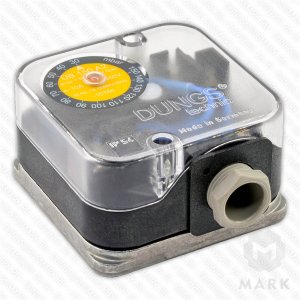

На корпус клапана могут монтироваться дополнительные устройства: датчики-реле мин/макс давления, блок проверки герметичности, клапан запальной линии или Н.О. клапан газопровода безопасности. |
| |
6. |
Резьбовые фланцы облегчают монтаж двойного клапана на газопровод. |
| |
7. |
С помощью встроенного регулятора расхода можно легко и быстро выполнить настройку. |
Как подобрать двойной э/м клапан DMV-D 5100/11
Подбор двойного э/м клапана DMV лучше доверить специалистам нашей компании. Отдельно двойной э/м клапан подбирается редко, обычно решается комплексная задача подбора всей газовой рампы. При подборе клапана учитываются ограничения по максимальной скорости потока и максимально допустимым потерям давления.
Ремонт и запасные части для DMV-D 5100/11
Оборудование DUNGS имеет срок службы 10 лет при надлежащих условиях эксплуатации и уходе. При монтаже и наладке соблюдайте осторожность, будьте внимательны. Все регулировочные винты должны вращаться легко. Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия. Это может привести к поломке. На оборудовании DUNGS вы можете увидеть пломбы разных цветов. Голубая пломба - это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!
Основной причиной выхода клапанов DMV-D 5100/11 из строя является грязь. В результате попадания частиц на седло клапана происходит повреждение зеркала или уплотнения тарелки. Это приводит к потере герметичности 1-го или 2-го клапана. В этом случае клапан подлежит замене на новый. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки.

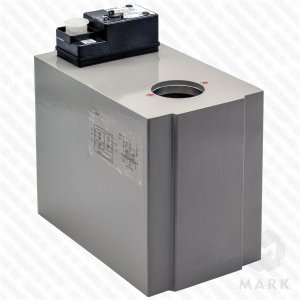

Также распространенным случаем является повреждение э/м катушек или платы выпрямителя клапана. В этом случае возможна замена э/м катушки (имеет блочное исполнение, в комплект входят: э/м катушки V1 + V2 + плата выпрямителя) или отдельно платы выпрямителя.
Поломка гидротормоза обычно сопровождается течью масла. Меняется отдельно.
Для подбора запасных частей обращайтесь к нашим специалистам.
Принадлежности для DMV-D 5100/11
Для установки двойного э/м клапана DMV-D 5100/11 вам могут потребоваться:
1. Штекер для электроподключения - артикул 210319.

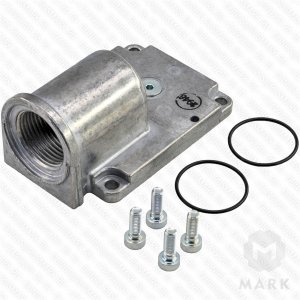

2. Сбросной фланец: G 1/2" - артикул 219007; G 3/4" - артикул 219006.
3. Датчик положения клапана - артикул 211202.
4. Резьбовые фланцы (см. таблицу ниже).
Клапан DUNGS DMV-D
- Соединение: Фланцы с трубной резьбой Rp 3/8 - Rp 2 по ISO 7/1
(DMV-D 503/11, DMV-D 507/11, DMV-D 512/11, DMV-D 520/11, DMV-D 525/11)
Фланцевое соединение DN 40 - DN 125
(DMV-D 5040/11, DMV-D 5050/11, DMV-D 5065/11, DMV-D 5080/11, DMV-D 5100/11, DMV-D 5125/11)
Уникальной особенностью данной арматуры DUNGS, является два клапана, объединенных в одном корпусе. Опыт 15 летнего производства данного оборудования позволил обеспечить её универсальность, многофункциональность и оправданную стоимость мощности в конечном изделии, с сохранением безупречного качества и высокой степени надежности. Два автоматических запорных клапана: класс А, группа 2
- Быстро открывающиеся клапаны
- Дроссель расхода газа
- Энергоэффективность
- Небольшие размеры, малый вес
- Макс. рабочее давление: 500 мбар
Двойные клапаны для горелок: Elco, Wieshaupt, Ecoflam, Riello, Cib Unigas, Oilon, Baltur, Cuenod, Buderus, Lamborghini, Viessmann, Ferroli
Weishaupt: We 605202, We 605204, We 605208, We 605206, We 151 331 2615/2, We 151 331 2617/2, We 151 331 2619/2, We 151 331 2621/2, We 151 331 2623/2, We 151 331 2625/2
Elco: 65310682, 65310681, 65310668, 65311779, 65311780
Cuenod: 65310682, 65310681, 65310668, 65311779, 65311780
Oilon: 36749088, 36749188
