Оборудование DUNGS

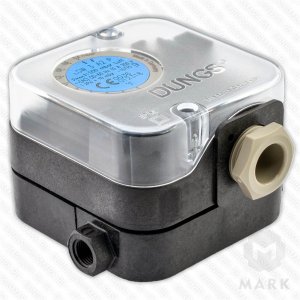

Дифференциальный датчик-реле давления DUNGS LGW 3 A2P арт.120204

(Код: )

Цена: 6300 Руб

В наличии!

Количество:

↑

↓

Наличие:

есть на складе

Артикул: 120204
Модель: LGW 3 A2P
Макс. рабочее давление: 500 мбар
Перепад Dp: < 0,3
Диапазон настройки: 0,4-3 мбар

Описание:
Реле давления LGW 3 A2P представляет собой регулируемое дифференциальное реле, соответствующее стандарту EN 1854. Устройство предназначено для управления электрической цепью при изменении давления относительно заданного значения. Регулировка осуществляется при помощи колесика со шкалой. В нижней части корпуса расположена контрольная кнопка для проверки работоспособности.

Применение:
Дифференциальный датчик-реле давления DUNGS LGW 3 A2P применяется как:

Реле избыточного давления
Реле вакуума
Дифференциальное реле давления
для контроля воздуха и неагрессивных газов (исключая технические горючие газы).

Принцип работы:

Основной режим:

Переключающий механизм реагирует на разницу давлений
Производит включение/выключение/переключение цепи при достижении заданных значений

Контрольная функция:

При нажатии кнопки соединение G1/4" размыкается
Давление поступает под мембрану
Контакты переключаются (NO→NC)
После отпускания кнопки система возвращается в исходное состояние

Технические особенности:

Встроенная контрольная кнопка для проверки
Точная регулировка давления
Надежное переключение контактов
Соответствие стандарту EN 1854

Где купить:
Дифференциальный датчик-реле DUNGS LGW 3 A2P (арт.120204) доступен у официальных дистрибьюторов. Для уточнения технических характеристик и условий поставки обратитесь к специалистам.

В данном разделе Вы можете ознакомиться с информацией по техническому описанию и монтажу оборудования DUNGS

Мы готовы предоставить чертежи и 3D модели оборудования DUNGS по запросу.

Инструкция по монтажу и эксплуатации LGW A2P

Техническое описание LGW A2P

Дифференциальное реле давления DUNGS LGW 3 A2P, LGW 10 A2P, LGW 50 A2P, LGW 150 A2P

Дифференциальное датчик-реле предназначен для мониторинга давления в системах, включая разряжение, разность давлений и избыточное давление газа и воздуха. Этот прибор срабатывает при выходе разницы давления за пределы допустимых значений — в таких случаях контакт замыкается, отправляя сигнал на управляющее устройство. Удобная регулировочная шкала с цифровыми обозначениями позволяет легко настраивать устройство.

Датчик обладает несколькими полезными функциями, такими как тестовая кнопка и высокая чувствительность мембраны, что также упрощает установку благодаря небольшим габаритам. Для подключения подачи давления предусмотрены два соединения: P(+) размещено на нижней стороне корпуса (центральная внутренняя резьба G1/4), а P(-) имеет внутреннюю резьбу G1/8.

Устройство совместимо с рядом горелок, включая Elco, Wieshaupt, Ecoflam, Riello, Cib Unigas, Oilon, Baltur, Cuenod, Buderus, Lamborghini, Viessmann и Ferroli. Некоторые модели, с которыми работает данный датчик, включают Wieshaupt We 691372 и We 691373, а также Ecoflam 65323047 и 65323031.

Конкретная модель дифференциального датчика-реле давления газа DUNGS LGW 3 A2P с тестовой кнопкой имеет артикул № 120204. Она предназначена для работы с отходящими и дымовыми газами, а также воздухом, функционируя как реле вакуума и избыточного давления (не применяется к горючим техническим газам). Если вас интересуют вопросы о цене, наличии, доставке, применимости или технические характеристики данного датчика, наши специалисты готовы ответить на ваши запросы по телефону или электронной почте.
