Основное назначение:

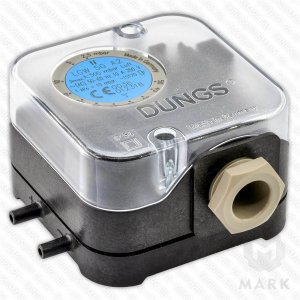

Реле LGW 50 A2 представляет собой регулируемое дифференциальное устройство, соответствующее стандарту EN 1854, предназначенное для управления топочными агрегатами. Прибор осуществляет коммутацию электрических цепей при достижении заданных значений давления.
Конструктивные особенности:
-
Регулировка порога срабатывания осуществляется поворотным колесом с нанесенной шкалой
-
В модификациях LGW...A2Р предусмотрена контрольная кнопка в нижней части корпуса
-
Корпус выполнен из ударопрочного пластика
-
Компактные габариты упрощают установку в ограниченном пространстве
Области применения:
Устройство используется для контроля:
-
Избыточного давления в воздушных системах
-
Вакуумметрических показателей
-
Перепадов давления в газовых средах (кроме горючих смесей)
Принцип функционирования:
-
При изменении давления относительно заданного значения:
-
Контрольная кнопка позволяет:
-
Тестировать работоспособность устройства
-
Имитировать аварийные ситуации
-
Проверять корректность возврата в исходное состояние
Процедура тестирования:
При нажатии кнопки:
→ Разрывается соединение с портом G 1/4
→ Давление воздействует непосредственно на чувствительную мембрану
→ Контакты переключаются из положения NO в NC
После отпускания:
→ Система автоматически возвращается в рабочий режим
Преимущества модели:
• Соответствие европейским стандартам безопасности
• Простота настройки и обслуживания
• Надежная конструкция для продолжительной эксплуатации
• Универсальность применения в различных системах
Рекомендации по эксплуатации:
Для обеспечения стабильной работы рекомендуется:
-
Регулярно проверять герметичность соединений
-
Контролировать состояние мембранного узла
-
Проводить функциональное тестирование согласно регламенту
Модельный ряд: LGW 3 A2, LGW 10 A2, LGW 50 A2, LGW 150 A2
Назначение и принцип работы
Дифференциальные реле давления DUNGS серии LGW предназначены для точного контроля:
При выходе значений за установленные пределы устройство замыкает контакты, передавая управляющий сигнал.
Ключевые особенности:
-
Корпус из прочного пластика (IP54)
-
Высокочувствительная мембранная система
-
Удобная шкала регулировки с цифровой индикацией
-
Компактные габариты для легкого монтажа
-
Стандартный штуцер Ø4,6 мм
Совместимость с оборудованием:
Реле совместимы с горелками ведущих производителей:
-
Elco, Wieshaupt, Ecoflam
-
Riello, Cib Unigas, Oilon
-
Baltur, Cuenod, Buderus
-
Lamborghini, Viessmann, Ferroli
Артикулы для подбора:
Cib Unigas: 2160060, 2160053
Ecoflam: 65323037, 65323027, 65323030
Baltur: 0005040081, 23012, 0005040082
Oilon: 37175014-15, 37175069, 37175095
Elco/Cuenod: 13010030, 13007823
Weishaupt: We 691370-71
Модель LGW 50 A2 (арт. 107425)
-
Диапазон регулировки: 2,5-50 mbar
-
Присоединительный размер: 1/4"
-
Степень защиты: IP54
-
Назначение: контроль критических значений давления
