Оборудование DUNGS

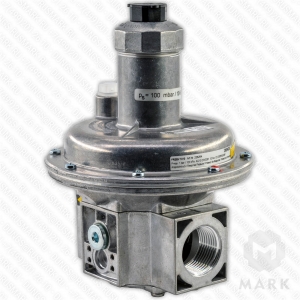

FRSBV 1010 арт.226284 предохранительный сбросной клапан DUNGS

(Код: )

Цена: по запросу

В наличии!

Количество:

↑

↓

Наличие:

по запросу

Артикул: 226284
Модель: FRSBV 1010
Макс. рабочее давление: 1 бар
Соединение: Rp 1”
Заводская пружина: 70-350 мбар

Описание

Предохранительно-сбросной клапан FRSBV 1010 - сбросной клапан пружинного типа, предназначенный для автоматической защиты оборудования и трубопроводов от превышения давления свыше заранее установленной величины посредством сброса избытка рабочей среды и обеспечивающий прекращение сброса при давлении закрытия и восстановлении рабочего давления.

Применение

Предохранительно-сбросной клапан (ПСК) FRSBV 1010 - применяется для сброса газа за регулятором давления в случае кратковременного повышения давления газа сверх установленного. ПСК в обязательном порядке устанавливаются в ГРП, ГРУ, ГРПБ и ШРП.

Указания по применению предохранительно-сбросных клапанов содержит СП 42-101-2003.

FRSBV 1010 не содержит цветные металлы. Применяется для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред. Может применяться для сухих газов, содержащих макс. 0,1% (об.) сероводорода H₂S.

Принцип действия

Предохранительно-сбросной клапан устанавливается после регулятора давления. В нормальном состоянии, когда давление газа после регулятора не превышает давления срабатывания ПСК, клапан FRSBV 1010 находится в закрытом состоянии. Если давление газа после регулятора выходит за пределы настройки ПСК, то клапан FRSBV 1010 открывается и часть газа сбрасывается в атмосферу. Если регулятор давления газа исправен, то давление быстро восстановится и кратковременный скачок не приведет к срабатыванию предохранительно-запорного клапана (ПЗК). Срабатывание ПЗК является аварийной ситуацией, повторное открытие ПЗК возможно только вручную. Давление срабатывания ПСК зависит от величины давления регулятора давления (см. СП 42-101-2003).

Пример установки ПСК FRSBV 1010 в газовой линии:

Пример установки ПСК FRSBV в газовой линии

Предохранительно-сбросной клапан FRSBV 1010 в закрытом положении:

13 - Дыхательная пробка

12 - Защитный колпачок

11 - Регулировочное устройство

10 - Крышка корпуса

9 - Пружина заданного значения

8 - Диск мембраны

7 - Предохранительная мембрана

6 - Рабочая мембрана

5 - Промежуточный диск

4 - Тарелка ПСК

3 - Уплотнение тарелки

2 - Шток

1 - Корпус
P₁ - давление на входе FRSBV 1010

Р₂ - давление на выходе FRSBV 1010

Преимущества ПСК FRSBV 1010

ПСК FRSBV 1010 используются в газовых рампах газопоршневых машин и газовых горелок рассчитанных на среднее и высокое входное давление газа. FRSBV 1010 обладает широким диапазоном регулировки давления срабатывания, высокой точностью, пропускной способностью и надежностью. Предохранительная мембрана ограничивает сброс газа в случае повреждения рабочей мембраны.

В данном разделе Вы можете ознакомиться с информацией по техническому описанию и монтажу оборудования DUNGS

Мы готовы предоставить чертежи и 3D модели оборудования DUNGS по запросу.

Инструкция по монтажу и эксплуатации FRSBV

Техническое описание FRSBV

Предохранительный выпускной клапан.

- Максимальное рабочие давление 1 бар.
- Ответное давление: от 20 мбар до 1000 мбар.
- Стандартное внутреннее импульсное подключение для ответного давления.
