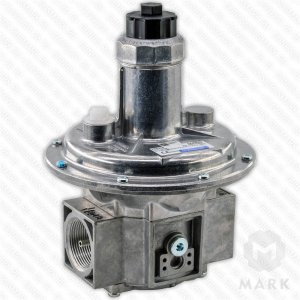

FRS 520 арт.058628 Регулятор давления DUNGS

(Код: )
Цена: 37825 Руб 37825
В наличии!
Наличие:
есть на складе

  • Артикул: 058628
  • Модель: FRS 520
  • Макс. рабочее давление: 500мбар
  • Соединение: Rp 2"
  • Заводская пружина: 10...30 мбар

Описание

Регулятор-стабилизатор давления газа FRS 520 представляет собой регулятор прямого действия "после себя" с пружинным задатчиком. Регулятор FRS 520 отвечает требованиям норм EN 88-1 и DIN 3380. По классификации EN 88-1 регулятор FRS 520 относится к регуляторам класса А, группа 2.

Применение

Регулятор-стабилизатор давления газа FRS 520 предназначен для понижения давления газа и поддержания выходного давления в заданных пределах вне зависимости от изменения входного давления и расхода газа. Применяется в газовых рампах горелок и газопоршневых агрегатов (ГПА).

Рекомендации по применению регуляторов-стабилизаторов содержит СП 42-101-2003 пункт 6.37:
"Для обеспечения стабильного давления газа перед газовыми горелками газоиспользующего оборудования и котлов производственных зданий и котельных рекомендуется установка на газовых сетях регуляторов-стабилизаторов. При установке регуляторов-стабилизаторов наличия перед ними ПЗК, а после них ПСК не требуется."

FRS 520 не содержит цветные металлы. Может применяться для сухих газов, содержащих макс. 0,1% (об.) сероводорода H2S. Применяется для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.

Принцип действия

На рабочую мембрану регулятора-стабилизатора с одной стороны воздействует пружина, а с другой стороны выходное давление газа. Положение штока определяется точкой, в которой эти силы уравновешивают друг друга. Входное давление не оказывает воздействия на равновесие из-за наличия компенсационной мембраны. Увеличение отбора газа приводит к снижению давления после регулятора. Баланс сил нарушается и шток регулятора идет вниз под воздействием пружины. Проходное сечение регулятора увеличивается, увеличивается поток газа и давление на выходе увеличивается. Для настройки выходного давления используются пружины с соответствующим диапазоном.

Схема устройства регулятора давления газа FRS 10 - Регулировочное устройство

9 - Пружина заданного значения

8 - Дыхательная пробка

7 - Предохранительная мембрана

6 - Рабочая мембрана

5 - Мембранный диск

4 - Компенсационная мембрана

3 - Импульсный патрубок, внутренний

2 - Диск регулятора

1 - Корпус


P1 - давление на входе FRS

Р2
- давление на выходе FRS

Преимущества регуляторов-стабилизаторов FRS 520

Регуляторы-стабилизаторы FRS используются практически всеми ведущими производителями газовых горелок и газопоршневых машин. FRS обладает высокой точностью, пропускной способностью, чувствительностью и надежностью. Конструкция имеет следующие особенности:

  1. Каждый типоразмер регулятора, начиная с Rp=1/2", имеет свою прессформу,
поэтому корпус FRS имеет минимальные габаритные размеры.
  2. Выпускается 2 модификации корпуса FRS: с внутренним и внешним импульсом.
  3. FRS с внутренним импульсом разрешается монтировать "встык" без успокоительного участка.
  4. Закрывается при нулевом расходе.
  5. Разрешается монтаж на горизонтальном и вертикальном газопроводах.
  6. Установлена предохранительная мембрана, которая ограничивает утечку газа в атмосферу.
Поэтому дыхательная линия монтируется только в особых случаях.

Как подобрать регулятор-стабилизатор FRS 520

Подбор регулятора-стабилизатора FRS лучше доверить специалистам нашей компании. Регулятор имеет ограничения по скорости потока газа на выходе, по максимальной пропускной способности, по минимальному расходу и т.д. При подборе используются расходные диаграммы FRS в отрегулированном состоянии. Для подбора потребуются следующие данные: плотность газа при нормальных условиях, диапазон давлений на входе в регулятор, давление после регулятора, диапазон нормальных расходов газа.

Основной причиной выхода из строя регулятора FRS 520 является разрыв компенсационной мембраны. Это происходит из-за попадания слишком высокого давления (максимальное рабочее давление для регулятора FRS 520 составляет 500 мбар) на вход регулятора. Для ремонта можно приобрести ремкомплект, в состав которого входят все внутренние детали FRS 520 (кроме пружины), крепеж и новые уплотнения. Внимание: повреждение красной пломбы лишает гарантии!



В данном разделе Вы можете ознакомиться с информацией по техническому описанию и монтажу оборудования DUNGS

Мы готовы предоставить чертежи и 3D модели оборудования DUNGS по запросу.

FRS 503, FRS 505, FRS 507, FRS 510, FRS 515, FRS 520
Регулятор давления DUNGS
Регулятор-стабилизатор давления - это устройство, оснащенное пружиной заданного значения. Особая конструкция, с внутренним импульсным трубопроводом, позволяет устанавливать регуляторы "встык", без успокоительного участка.
- Высокий коэффициент расхода
- Устойчивая, высокочувствительная настройка давления на выходе регулятора
- Компенсационная и предохранительная мембраны

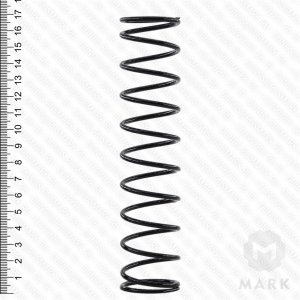

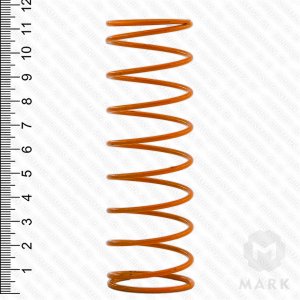

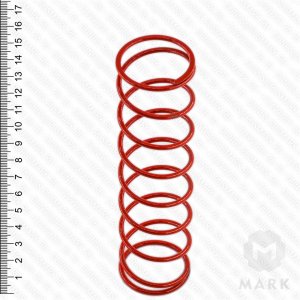

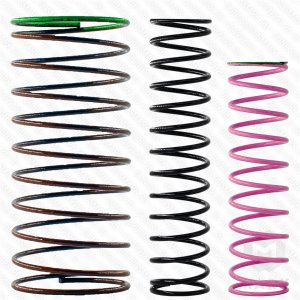

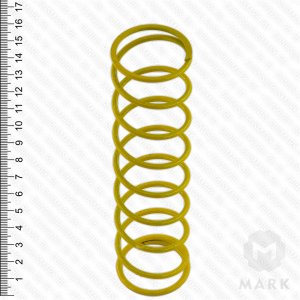

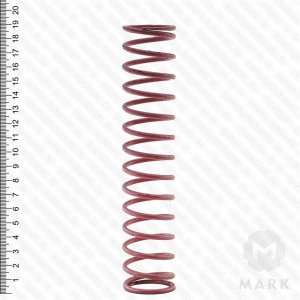

- Диапазон выходного давления 2,5...200 мбар, подбирается с помощью пружин

Регулятор давления газа FRS 520 DUNGS используютдля газовых установок и автоматов горения. Совместим с различными газами 1, 2, 3 семейств и другими газообразными нейтральными средами. Регулятор снабжен пружиной заданного значения, а так же имеет высокий коэффициент расхода при высокоточной настройке давления регулятора на выходе. Задать вопросы, связанные с регулятором давления FRS 520 DUNGS, такие как: доставка, цена, применяемость, отправка, технические характеристики, наличие на складе и купить, Вы можете нашим специалистам. Стабилизатор-регулятор давления газа FRS 520 имеет предохранительную мембрану и компенсационную мембрану на входе. Так же имеется импульсный трубопровод (внутренний) на выходе, для выравнивания давления. Есть возможность установки с обеих сторон внешнего импульсного трубопровода. Редуктор давления газа соответствует: класс А, RG 10, EN 88, 2-я группа, DIN 3380. Купить FRS 520 цена которого снижена, благодаря скидке, от компании «МАРК».
