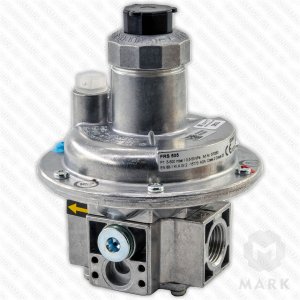

Регулятор-стабилизатор давления газа FRS 505 представляет собой регулятор прямого действия "после себя" с пружинным задатчиком. Регулятор FRS 505 отвечает требованиям норм EN 88-1 и DIN 3380. По классификации EN 88-1 регулятор FRS 505 относится к регуляторам класса А, группа 2.
Применение
Регулятор-стабилизатор давления газа FRS 505 предназначен для понижения давления газа и поддержания выходного давления в заданных пределах вне зависимости от изменения входного давления и расхода газа. Применяется в газовых рампах горелок и газопоршневых агрегатов (ГПА).
Рекомендации по применению регуляторов-стабилизаторов содержит СП 42-101-2003 пункт 6.37: "Для обеспечения стабильного давления газа перед газовыми горелками газоиспользующего оборудования и котлов производственных зданий и котельных рекомендуется установка на газовых сетях регуляторов-стабилизаторов. При установке регуляторов-стабилизаторов наличия перед ними ПЗК, а после них ПСК не требуется."
FRS 505 не содержит цветные металлы. Может применяться для сухих газов, содержащих макс. 0,1% (об.) сероводорода H2S. Применяется для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.
Принцип действия

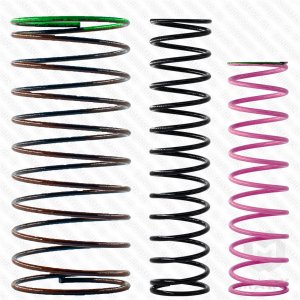

На рабочую мембрану регулятора-стабилизатора с одной стороны воздействует пружина, а с другой стороны выходное давление газа. Положение штока определяется точкой, в которой эти силы уравновешивают друг друга. Входное давление не оказывает воздействия на равновесие из-за наличия компенсационной мембраны. Увеличение отбора газа приводит к снижению давления после регулятора. Баланс сил нарушается и шток регулятора идет вниз под воздействием пружины. Проходное сечение регулятора увеличивается, увеличивается поток газа и давление на выходе увеличивается. Для настройки выходного давления используются пружины с соответствующим диапазоном.
10 - Регулировочное устройство
9 - Пружина заданного значения
8 - Дыхательная пробка
7 - Предохранительная мембрана
6 - Рабочая мембрана
5 - Мембранный диск
4 - Компенсационная мембрана
3 - Импульсный патрубок, внутренний
2 - Диск регулятора
1 - Корпус
P1 - давление на входе FRS Р2 - давление на выходе FRS
Преимущества регуляторов-стабилизаторов FRS 505
Регуляторы-стабилизаторы FRS используются практически всеми ведущими производителями газовых горелок и газопоршневых машин. FRS обладает высокой точностью, пропускной способностью, чувствительностью и надежностью. Конструкция имеет следующие особенности:
1.
Каждый типоразмер регулятора, начиная с Rp=1/2", имеет свою прессформу, поэтому корпус FRS имеет минимальные габаритные размеры.
2.
Выпускается 2 модификации корпуса FRS: с внутренним и внешним импульсом.
3.
FRS с внутренним импульсом разрешается монтировать "встык" без успокоительного участка.
4.
Закрывается при нулевом расходе.
5.
Разрешается монтаж на горизонтальном и вертикальном газопроводах.
6.
Установлена предохранительная мембрана, которая ограничивает утечку газа в атмосферу. Поэтому дыхательная линия монтируется только в особых случаях.
Как подобрать регулятор-стабилизатор FRS 505
Подбор регулятора-стабилизатора FRS лучше доверить специалистам нашей компании. Регулятор имеет ограничения по скорости потока газа на выходе, по максимальной пропускной способности, по минимальному расходу и т.д. При подборе используются расходные диаграммы FRS в отрегулированном состоянии. Для подбора потребуются следующие данные: плотность газа при нормальных условиях, диапазон давлений на входе в регулятор, давление после регулятора, диапазон нормальных расходов газа.
Основной причиной выхода из строя регулятора FRS 505 является разрыв компенсационной мембраны. Это происходит из-за попадания слишком высокого давления (максимальное рабочее давление для регулятора FRS 505 составляет 500 мбар) на вход регулятора. Для ремонта можно приобрести ремкомплект, в состав которого входят все внутренние детали FRS 505 (кроме пружины), крепеж и новые уплотнения. Внимание: повреждение красной пломбы лишает гарантии!
