Описание

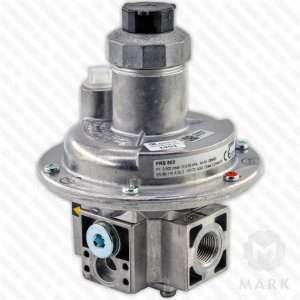

Регулятор-стабилизатор давления газа FRS 503 представляет собой регулятор прямого действия "после себя" с пружинным задатчиком. Регулятор FRS 503 отвечает требованиям норм EN 88-1 и DIN 3380. По классификации EN 88-1 регулятор FRS 503 относится к регуляторам класса А, группа 2.
Применение
Регулятор-стабилизатор давления газа FRS 503 предназначен для понижения давления газа и поддержания выходного давления в заданных пределах вне зависимости от изменения входного давления и расхода газа. Применяется в газовых рампах горелок и газопоршневых агрегатов (ГПА).
Рекомендации по применению регуляторов-стабилизаторов содержит СП 42-101-2003 пункт 6.37:
"Для обеспечения стабильного давления газа перед газовыми горелками газоиспользующего оборудования и котлов производственных зданий и котельных рекомендуется установка на газовых сетях регуляторов-стабилизаторов. При установке регуляторов-стабилизаторов наличия перед ними ПЗК, а после них ПСК не требуется."
FRS 503 не содержит цветные металлы. Может применяться для сухих газов, содержащих макс. 0,1% (об.) сероводорода H2S. Применяется для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.
Принцип действия
На рабочую мембрану регулятора-стабилизатора с одной стороны воздействует пружина, а с другой стороны выходное давление газа. Положение штока определяется точкой, в которой эти силы уравновешивают друг друга. Входное давление не оказывает воздействия на равновесие из-за наличия компенсационной мембраны. Увеличение отбора газа приводит к снижению давления после регулятора. Баланс сил нарушается и шток регулятора идет вниз под воздействием пружины. Проходное сечение регулятора увеличивается, увеличивается поток газа и давление на выходе увеличивается. Для настройки выходного давления используются пружины с соответствующим диапазоном.
 |
10 - Регулировочное устройство

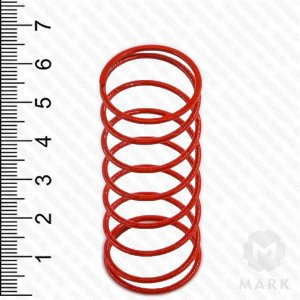

9 - Пружина заданного значения
8 - Дыхательная пробка
7 - Предохранительная мембрана
6 - Рабочая мембрана
5 - Мембранный диск
4 - Компенсационная мембрана
3 - Импульсный патрубок, внутренний
2 - Диск регулятора
1 - Корпус
P1 - давление на входе FRS
Р2 - давление на выходе FRS |
Преимущества регуляторов-стабилизаторов FRS 503
Регуляторы-стабилизаторы FRS используются практически всеми ведущими производителями газовых горелок и газопоршневых машин. FRS обладает высокой точностью, пропускной способностью, чувствительностью и надежностью. Конструкция имеет следующие особенности:
| |
1. |
Каждый типоразмер регулятора, начиная с Rp=1/2", имеет свою прессформу,
поэтому корпус FRS имеет минимальные габаритные размеры. |
| |
2. |
Выпускается 2 модификации корпуса FRS: с внутренним и внешним импульсом. |
| |
3. |
FRS с внутренним импульсом разрешается монтировать "встык" без успокоительного участка. |
| |
4. |
Закрывается при нулевом расходе. |
| |
5. |
Разрешается монтаж на горизонтальном и вертикальном газопроводах. |
| |
6. |
Установлена предохранительная мембрана, которая ограничивает утечку газа в атмосферу.
Поэтому дыхательная линия монтируется только в особых случаях. |
Как подобрать регулятор-стабилизатор FRS 503
Подбор регулятора-стабилизатора FRS лучше доверить специалистам нашей компании. Регулятор имеет ограничения по скорости потока газа на выходе, по максимальной пропускной способности, по минимальному расходу и т.д. При подборе используются расходные диаграммы FRS в отрегулированном состоянии. Для подбора потребуются следующие данные: плотность газа при нормальных условиях, диапазон давлений на входе в регулятор, давление после регулятора, диапазон нормальных расходов газа.
Основной причиной выхода из строя регулятора FRS 503 является разрыв компенсационной мембраны. Это происходит из-за попадания слишком высокого давления (максимальное рабочее давление для регулятора FRS 503 составляет 500 мбар) на вход регулятора. Для ремонта можно приобрести ремкомплект, в состав которого входят все внутренние детали FRS 503 (кроме пружины), крепеж и новые уплотнения. Внимание: повреждение красной пломбы лишает гарантии!
FRS 503, FRS 505, FRS 507, FRS 510, FRS 515, FRS 520
Регулятор давления DUNGS
Регулятор-стабилизатор давления - это устройство, оснащенное пружиной заданного значения. Особая конструкция, с внутренним импульсным трубопроводом, позволяет устанавливать регуляторы "встык", без успокоительного участка.
- Высокий коэффициент расхода
- Устойчивая, высокочувствительная настройка давления на выходе регулятора
- Компенсационная и предохранительная мембраны
- Диапазон выходного давления 2,5...200 мбар, подбирается с помощью пружин
Регулятор давления газа FRS 503 DUNGS применим для газовых установок и топочных автоматов. Совместим с газами 1, 2, 3 семейств и другими газообразными средами (нейтральными). Регулятор снабжен пружиной заданного значения, а так же имеет высокий коэффициент расхода при высокоточной настройке давления регулятора на выходе. Задать вопросы, связанные с регулятором давления FRS 503 DUNGS, такие как: доставка, цена, наличие на складе, применяемость, отправка, технические характеристики и купить, Вы можете нашим специалистам. Стабилизатор-регулятор давления газа FRS 503 имеет предохранительную мембрану и компенсационную мембрану на входе. Так же имеется импульсный трубопровод (внутренний) на выходе, для выравнивания давления. Есть возможность установки с обеих сторон внешнего импульсного трубопровода. Редуктор давления газа соответствует: класс А, RG 10, EN 88, 2-я группа, DIN 3380. Купить FRS 503 цена которого снижена, благодаря скидке, от компании «МАРК».
