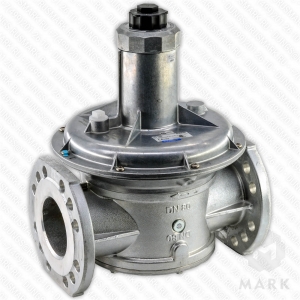

FRS 5150 арт.013268 Регулятор давления DUNGS

(Код: )
Цена: 387108.00 Р 387108.00
В наличии!
  • Артикул: 013268
  • Модель: FRS 5150
  • Макс. рабочее давление: 500мбар
  • Соединение: DN 150
  • Заводская пружина: 10...30 мбар

Описание

Регулятор-стабилизатор давления газа FRS 5150 представляет собой регулятор прямого действия "после себя" с пружинным задатчиком. Регулятор FRS 5150 отвечает требованиям норм EN 88-1 и DIN 3380. По классификации EN 88-1 регулятор FRS 5150 относится к регуляторам класса А, группа 2.

Применение

Регулятор-стабилизатор давления газа FRS 5150 предназначен для понижения давления газа и поддержания выходного давления в заданных пределах вне зависимости от изменения входного давления и расхода газа. Применяется в газовых рампах горелок и газопоршневых агрегатов (ГПА).

Рекомендации по применению регуляторов-стабилизаторов содержит СП 42-101-2003 пункт 6.37:
"Для обеспечения стабильного давления газа перед газовыми горелками газоиспользующего оборудования и котлов производственных зданий и котельных рекомендуется установка на газовых сетях регуляторов-стабилизаторов. При установке регуляторов-стабилизаторов наличия перед ними ПЗК, а после них ПСК не требуется."

FRS 5150 не содержит цветные металлы. Может применяться для сухих газов, содержащих макс. 0,1% (об.) сероводорода H2S. Применяется для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.

Принцип действия

На рабочую мембрану регулятора-стабилизатора с одной стороны воздействует пружина, а с другой стороны выходное давление газа. Положение штока определяется точкой, в которой эти силы уравновешивают друг друга. Входное давление не оказывает воздействия на равновесие из-за наличия компенсационной мембраны. Увеличение отбора газа приводит к снижению давления после регулятора. Баланс сил нарушается и шток регулятора идет вниз под воздействием пружины. Проходное сечение регулятора увеличивается, увеличивается поток газа и давление на выходе увеличивается. Для настройки выходного давления используются пружины с соответствующим диапазоном.

Схема устройства регулятора давления газа FRS 10 - Регулировочное устройство

9 - Пружина заданного значения

8 - Дыхательная пробка

7 - Предохранительная мембрана

6 - Рабочая мембрана

5 - Мембранный диск

4 - Компенсационная мембрана

3 - Импульсный патрубок, внутренний

2 - Диск регулятора

1 - Корпус


P1 - давление на входе FRS

Р2
- давление на выходе FRS

Преимущества регуляторов-стабилизаторов FRS 5150

Регуляторы-стабилизаторы FRS используются практически всеми ведущими производителями газовых горелок и газопоршневых машин. FRS обладает высокой точностью, пропускной способностью, чувствительностью и надежностью. Конструкция имеет следующие особенности:

  1. Каждый типоразмер регулятора, начиная с Rp=1/2", имеет свою прессформу,
поэтому корпус FRS имеет минимальные габаритные размеры.
  2. Выпускается 2 модификации корпуса FRS: с внутренним и внешним импульсом.
  3. FRS с внутренним импульсом разрешается монтировать "встык" без успокоительного участка.
  4. Закрывается при нулевом расходе.
  5. Разрешается монтаж на горизонтальном и вертикальном газопроводах.
  6. Установлена предохранительная мембрана, которая ограничивает утечку газа в атмосферу.
Поэтому дыхательная линия монтируется только в особых случаях.

Как подобрать регулятор-стабилизатор FRS 5150

Подбор регулятора-стабилизатора FRS лучше доверить специалистам нашей компании. Регулятор имеет ограничения по скорости потока газа на выходе, по максимальной пропускной способности, по минимальному расходу и т.д. При подборе используются расходные диаграммы FRS в отрегулированном состоянии. Для подбора потребуются следующие данные: плотность газа при нормальных условиях, диапазон давлений на входе в регулятор, давление после регулятора, диапазон нормальных расходов газа.

Основной причиной выхода из строя регулятора FRS 5150 является разрыв компенсационной мембраны. Это происходит из-за попадания слишком высокого давления (максимальное рабочее давление для регулятора FRS 5150 составляет 500 мбар) на вход регулятора. Для ремонта можно приобрести ремкомплект, в состав которого входят все внутренние детали FRS 5150 (кроме пружины), крепеж и новые уплотнения. Внимание: повреждение красной пломбы лишает гарантии!



В данном разделе Вы можете ознакомиться с информацией по техническому описанию и монтажу оборудования DUNGS

Мы готовы предоставить чертежи и 3D модели оборудования DUNGS по запросу.

FRS 5040, FRS 5050, FRS 5065, FRS 5080, FRS 5100, FRS 5125, FRS 5150
Регулятор давления FRS DUNGS
Регулятор-стабилизатор давления - это устройство, оснащенное пружиной заданного значения. Особая конструкция, с внутренним импульсным трубопроводом, позволяет устанавливать регуляторы "встык", без успокоительного участка.
- Высокий коэффициент расхода
- Устойчивая, высокочувствительная настройка давления на выходе регулятора
- Компенсационная и предохранительная мембраны
- Диапазон выходного давления 2,5...200 мбар, подбирается с помощью пружин

Регулятор давления FRS 5150 DUNGS используется для автоматов горения, топочных агрегатов и установок газовых. Купить FRS 5150 цена которого снижена, благодаря скидке, можно в ООО «МАРК». Работает с газами первых, вторых и третьих семейств, а также другими средами газообразными (нейтральными). Регулятор давления оборудован пружиной значения (заданного) и обладает высочайшим показателем расхода с очень точной настройкой давления регулятора на выходе. По всем вопросам, связанным с регулятором давления газа FRS 5150 DUNGS, таким как: инструкция, применяемость, цена, наличие, отправка, купить, доставка, технические характеристики и остатки на складе, обратитесь к нашим менеджерам. Регулятор-стабилизатор давления газа 5150 FRS DUNGS оснащен предохраняющей мембраной и мембраной компенсирующей на входе. Внутренний трубопровод (импульсный) для выравнивания на выходе давления, заранее предусмотрен. Помимо этого, есть возможность установки импульсного внешнего трубопровода с двух сторон. Регулятор давления отвечает стандартам: DIN 3380, класс A, EN 88, группа 2, RG 10. Купить FRS 5150 цена которого ниже, благодаря скидке, можно в ООО «МАРК»

Наша фирма ООО "МАРК" с 1996 г. тесно занимается качественными поставками широкого ассортимента наборов оборудования, широко востребованных в производстве и сервисном обслуживании систем газораспределения, котельного оборудования и автоматики, включая FRS 5150.

Купить продукцию фирмы Дунгс, включая DUNGS FRS (DN 40 - DN 150) FRS 5150 цена которого снижена, благодаря системе персональных скидок, Вы можете в фирме ООО "МАРК".

Большой спектр комплектующих DUNGS в наличии на нашем складе.

Одно из перспективных направлений нашей компании - активное продвижение оборудования фирмы Karl Dungs GmbH & Co.KG (Германия), которая успешно зарекомендовала себя на отечественном рынке именно в соотношении "цена - качество".

Если у Вас возникли вопросы, по поводу FRS 5150, или любым другим оборудованием ДУНГС, такие как: технические характеристики, купить, наличие на складе, доставка по Москве, гарантия, отправка в регионы, документация, цена и прочее, звоните нашим специалистам по телефону.

Фирма ООО "МАРК" занимается продажей газового оборудования компании DUNGS. На наших складах непрерывно сублюдается наличие самого востребованного оборудования фирмы Dungs, в том числе DUNGS FRS (DN 40 - DN 150) 013268 цена которого будет ниже рыночной, за счет поставок напрямую от производителя минуя посредников и лишних затрат на логистику.

У нас Вы в любое время найдете максимально актуальную информацию по полному спектру продукции Dungs, а если у Вас возникнут дополнительные вопросы, наши менеджеры в любое время будут рады проконсультировать.

Если у Вас появились какие-нибудь вопросы, связанные с оборудованием, в том числе FRS 5150 арт.013268 Регулятор давления DUNGS, как например: цена, наличие на складе, купить, отправка в регионы или доставка по Москве, а также информация по монтажу, документация, размеры и технические характеристики комплектующих FRS 5150 арт.013268 Регулятор давления DUNGS, обращайтесь к нашим менеджерам по телефону, электронной почте или оставьте запрос на странице обратной связи на нашем веб-портале. Купить FRS 5150 арт.013268 Регулятор давления DUNGS, цена на который будет уменьшена, за счет системы персональной скидки, Вы можете в компании ООО «МAРK». Мы всегда обеспечиваем актуальное наличие наиболее востребованных позиций, в том числе и FRS 5150 арт.013268 Регулятор давления DUNGS, это в данном случае сэкономит не только Ваше время, но и Ваши деньги.
Купить FRS 5150 арт.013268 Регулятор давления DUNGS стоимость которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MAРК» Если у Вас есть вопросы, связанные с FRS 5150 арт.013268 Регулятор давления DUNGS, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MАРK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «МАPК» занимается продажей горелочного оборудования, в том числе и FRS 5150 арт.013268 Регулятор давления DUNGS, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
