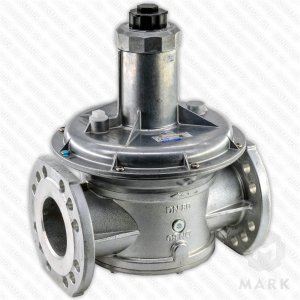

FRS 5080 арт.079681 Регулятор давления DUNGS

(Код: )
Цена: 95933 Руб 95933
В наличии!
Наличие:
есть на складе

  • Артикул: 079681
  • Модель: FRS 5080
  • Макс. рабочее давление: 500мбар
  • Соединение: DN 80
  • Заводская пружина: 10...30 мбар

Описание

Регулятор-стабилизатор давления газа FRS 5080 представляет собой регулятор прямого действия "после себя" с пружинным задатчиком. Регулятор FRS 5080 отвечает требованиям норм EN 88-1 и DIN 3380. По классификации EN 88-1 регулятор FRS 5080 относится к регуляторам класса А, группа 2.

Применение

Регулятор-стабилизатор давления газа FRS 5080 предназначен для понижения давления газа и поддержания выходного давления в заданных пределах вне зависимости от изменения входного давления и расхода газа. Применяется в газовых рампах горелок и газопоршневых агрегатов (ГПА).

Рекомендации по применению регуляторов-стабилизаторов содержит СП 42-101-2003 пункт 6.37:
"Для обеспечения стабильного давления газа перед газовыми горелками газоиспользующего оборудования и котлов производственных зданий и котельных рекомендуется установка на газовых сетях регуляторов-стабилизаторов. При установке регуляторов-стабилизаторов наличия перед ними ПЗК, а после них ПСК не требуется."

FRS 5080 не содержит цветные металлы. Может применяться для сухих газов, содержащих макс. 0,1% (об.) сероводорода H2S. Применяется для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.

Принцип действия

На рабочую мембрану регулятора-стабилизатора с одной стороны воздействует пружина, а с другой стороны выходное давление газа. Положение штока определяется точкой, в которой эти силы уравновешивают друг друга. Входное давление не оказывает воздействия на равновесие из-за наличия компенсационной мембраны. Увеличение отбора газа приводит к снижению давления после регулятора. Баланс сил нарушается и шток регулятора идет вниз под воздействием пружины. Проходное сечение регулятора увеличивается, увеличивается поток газа и давление на выходе увеличивается. Для настройки выходного давления используются пружины с соответствующим диапазоном.

Схема устройства регулятора давления газа FRS 10 - Регулировочное устройство

9 - Пружина заданного значения

8 - Дыхательная пробка

7 - Предохранительная мембрана

6 - Рабочая мембрана

5 - Мембранный диск

4 - Компенсационная мембрана

3 - Импульсный патрубок, внутренний

2 - Диск регулятора

1 - Корпус


P1 - давление на входе FRS

Р2
- давление на выходе FRS

Преимущества регуляторов-стабилизаторов FRS 5080

Регуляторы-стабилизаторы FRS используются практически всеми ведущими производителями газовых горелок и газопоршневых машин. FRS обладает высокой точностью, пропускной способностью, чувствительностью и надежностью. Конструкция имеет следующие особенности:

  1. Каждый типоразмер регулятора, начиная с Rp=1/2", имеет свою прессформу,
поэтому корпус FRS имеет минимальные габаритные размеры.
  2. Выпускается 2 модификации корпуса FRS: с внутренним и внешним импульсом.
  3. FRS с внутренним импульсом разрешается монтировать "встык" без успокоительного участка.
  4. Закрывается при нулевом расходе.
  5. Разрешается монтаж на горизонтальном и вертикальном газопроводах.
  6. Установлена предохранительная мембрана, которая ограничивает утечку газа в атмосферу.
Поэтому дыхательная линия монтируется только в особых случаях.

Как подобрать регулятор-стабилизатор FRS 5080

Подбор регулятора-стабилизатора FRS лучше доверить специалистам нашей компании. Регулятор имеет ограничения по скорости потока газа на выходе, по максимальной пропускной способности, по минимальному расходу и т.д. При подборе используются расходные диаграммы FRS в отрегулированном состоянии. Для подбора потребуются следующие данные: плотность газа при нормальных условиях, диапазон давлений на входе в регулятор, давление после регулятора, диапазон нормальных расходов газа.

Основной причиной выхода из строя регулятора FRS 5080 является разрыв компенсационной мембраны. Это происходит из-за попадания слишком высокого давления (максимальное рабочее давление для регулятора FRS 5080 составляет 500 мбар) на вход регулятора. Для ремонта можно приобрести ремкомплект, в состав которого входят все внутренние детали FRS 5080 (кроме пружины), крепеж и новые уплотнения. Внимание: повреждение красной пломбы лишает гарантии!



В данном разделе Вы можете ознакомиться с информацией по техническому описанию и монтажу оборудования DUNGS

Мы готовы предоставить чертежи и 3D модели оборудования DUNGS по запросу.

FRS 5040, FRS 5050, FRS 5065, FRS 5080, FRS 5100, FRS 5125, FRS 5150
Регулятор давления FRS DUNGS
Регулятор-стабилизатор давления - это устройство, оснащенное пружиной заданного значения. Особая конструкция, с внутренним импульсным трубопроводом, позволяет устанавливать регуляторы "встык", без успокоительного участка.
- Высокий коэффициент расхода
- Устойчивая, высокочувствительная настройка давления на выходе регулятора
- Компенсационная и предохранительная мембраны
- Диапазон выходного давления 2,5...200 мбар, подбирается с помощью пружин

Регулятор давления FRS 5080 DUNGS используется для автоматов горения, топочных агрегатов и установок газовых. Купить FRS 5080 цена которого снижена, благодаря скидке, можно в ООО «МАРК». Работает с газами первых, вторых и третьих семейств, а также другими средами газообразными (нейтральными). Регулятор давления оборудован пружиной значения (заданного) и обладает высочайшим показателем расхода с очень точной настройкой давления регулятора на выходе. По всем вопросам, связанным с регулятором давления газа FRS 5080 DUNGS, таким как: инструкция, применяемость, цена, наличие, отправка, купить, доставка, технические характеристики и остатки на складе, обратитесь к нашим менеджерам. Регулятор давления газа 5080 FRS DUNGS оснащен предохраняющей мембраной и мембраной компенсирующей на входе. Внутренний трубопровод (импульсный) для выравнивания на выходе давления, заранее предусмотрен. Помимо этого, есть возможность установки импульсного внешнего трубопровода с двух сторон. Регулятор давления отвечает стандартам: DIN 3380, класс A, EN 88, группа 2, RG 10. Купить FRS 5080 цена которого ниже, благодаря скидке, можно в ООО «МАРК»

Наша компания ООО "МАРК" с 1996 г. специализируется на качественных поставках широкого выбора комплектующих, жизненно необходимых в сервисном обслуживании и производстве систем газораспределения, автоматики и котельного оборудования, включая FRS 5080.

Одним из перспективных направлений для нашей фирмы - активное продвижение оборудования компании Karl Dungs GmbH & Co.KG (Германия), которая широко зарекомендовала себя на отечественном рынке именно в соотношении "цена - качество".

Если у Вас появились вопросы, по поводу FRS 5080, а также любой другой продукцией ДУНГС, такие как: гарантия, документация, технические характеристики, отправка в регионы, купить, доставка по Москве, наличие на складе, цена и прочее, звоните нашим специалистам по телефону.

Большой выбор комплектующих DUNGS в наличии на собственном складе.

Наша фирма ООО "МАРК" занимается продажей газового оборудования фирмы DUNGS. На складах нашей компании постоянно поддерживается наличие наиболее востребованного оборудования компании Dungs, включая 079681 цена которого будет ниже рыночной, за счет поставок прямо от производителя без посредников и лишних затрат на логистику.

Купить товары компании DUNGS, в том числе DUNGS FRS (DN 40 - DN 150) FRS 5080 цена которого снижена, благодаря системе персональной скидки, Вы можете в фирме ООО «МАРК».

У нас Вы всегда можете найти самую актуальную информацию по полному ассортименту оборудования DUNGS, а если у Вас будут дополнительные вопросы, наши менеджеры всегда будут рады помочь.

Если у Вас появились какие-нибудь вопросы, связанные с оборудованием, в том числе FRS 5080 арт.079681 Регулятор давления DUNGS, как например: цена, наличие на складе, купить, отправка в регионы или доставка по Москве, а также информация по монтажу, документация, размеры и технические характеристики комплектующих FRS 5080 арт.079681 Регулятор давления DUNGS, обращайтесь к нашим менеджерам по телефону, электронной почте или оставьте запрос на странице обратной связи на нашем веб-портале. Купить FRS 5080 арт.079681 Регулятор давления DUNGS, цена на который будет уменьшена, за счет системы персональной скидки, Вы можете в компании ООО «МAРK». Мы всегда обеспечиваем актуальное наличие наиболее востребованных позиций, в том числе и FRS 5080 арт.079681 Регулятор давления DUNGS, это в данном случае сэкономит не только Ваше время, но и Ваши деньги.
Купить FRS 5080 арт.079681 Регулятор давления DUNGS стоимость которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МАРK» Если у Вас есть вопросы, связанные с FRS 5080 арт.079681 Регулятор давления DUNGS, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МAРК» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «МАРK» занимается продажей горелочного оборудования, в том числе и FRS 5080 арт.079681 Регулятор давления DUNGS, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
