Описание

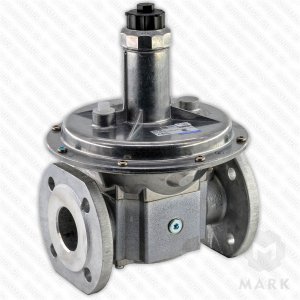

Регулятор-стабилизатор давления газа FRS 5050 представляет собой регулятор прямого действия "после себя" с пружинным задатчиком. Регулятор FRS 5050 отвечает требованиям норм EN 88-1 и DIN 3380. По классификации EN 88-1 регулятор FRS 5050 относится к регуляторам класса А, группа 2.
Применение
Регулятор-стабилизатор давления газа FRS 5050 предназначен для понижения давления газа и поддержания выходного давления в заданных пределах вне зависимости от изменения входного давления и расхода газа. Применяется в газовых рампах горелок и газопоршневых агрегатов (ГПА).
Рекомендации по применению регуляторов-стабилизаторов содержит СП 42-101-2003 пункт 6.37:
"Для обеспечения стабильного давления газа перед газовыми горелками газоиспользующего оборудования и котлов производственных зданий и котельных рекомендуется установка на газовых сетях регуляторов-стабилизаторов. При установке регуляторов-стабилизаторов наличия перед ними ПЗК, а после них ПСК не требуется."
FRS 5050 не содержит цветные металлы. Может применяться для сухих газов, содержащих макс. 0,1% (об.) сероводорода H2S. Применяется для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.
Принцип действия
На рабочую мембрану регулятора-стабилизатора с одной стороны воздействует пружина, а с другой стороны выходное давление газа. Положение штока определяется точкой, в которой эти силы уравновешивают друг друга. Входное давление не оказывает воздействия на равновесие из-за наличия компенсационной мембраны. Увеличение отбора газа приводит к снижению давления после регулятора. Баланс сил нарушается и шток регулятора идет вниз под воздействием пружины. Проходное сечение регулятора увеличивается, увеличивается поток газа и давление на выходе увеличивается. Для настройки выходного давления используются пружины с соответствующим диапазоном.
|
10 - Регулировочное устройство 9 - Пружина заданного значения 8 - Дыхательная пробка 7 - Предохранительная мембрана 6 - Рабочая мембрана 5 - Мембранный диск 4 - Компенсационная мембрана 3 - Импульсный патрубок, внутренний 2 - Диск регулятора 1 - Корпус P1 - давление на входе FRS Р2 - давление на выходе FRS |
Преимущества регуляторов-стабилизаторов FRS 5050
Регуляторы-стабилизаторы FRS используются практически всеми ведущими производителями газовых горелок и газопоршневых машин. FRS обладает высокой точностью, пропускной способностью, чувствительностью и надежностью. Конструкция имеет следующие особенности:
|
1. |
Каждый типоразмер регулятора, начиная с Rp=1/2", имеет свою прессформу, поэтому корпус FRS имеет минимальные габаритные размеры. |
|
2. |
Выпускается 2 модификации корпуса FRS: с внутренним и внешним импульсом. |
|
3. |
FRS с внутренним импульсом разрешается монтировать "встык" без успокоительного участка. |
|
4. |
Закрывается при нулевом расходе. |
|
5. |
Разрешается монтаж на горизонтальном и вертикальном газопроводах. |
|
6. |
Установлена предохранительная мембрана, которая ограничивает утечку газа в атмосферу. Поэтому дыхательная линия монтируется только в особых случаях. |
Как подобрать регулятор-стабилизатор FRS 5050
Подбор регулятора-стабилизатора FRS лучше доверить специалистам нашей компании. Регулятор имеет ограничения по скорости потока газа на выходе, по максимальной пропускной способности, по минимальному расходу и т.д. При подборе используются расходные диаграммы FRS в отрегулированном состоянии. Для подбора потребуются следующие данные: плотность газа при нормальных условиях, диапазон давлений на входе в регулятор, давление после регулятора, диапазон нормальных расходов газа.

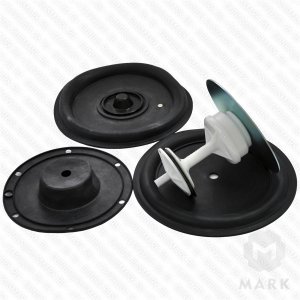

Основной причиной выхода из строя регулятора FRS 5050 является разрыв компенсационной мембраны. Это происходит из-за попадания слишком высокого давления (максимальное рабочее давление для регулятора FRS 5050 составляет 500 мбар) на вход регулятора. Для ремонта можно приобрести ремкомплект, в состав которого входят все внутренние детали FRS 5050 (кроме пружины), крепеж и новые уплотнения. Внимание: повреждение красной пломбы лишает гарантии!
FRS 5040, FRS 5050, FRS 5065, FRS 5080, FRS 5100, FRS 5125, FRS 5150
Регулятор давления FRS DUNGS
Регулятор-стабилизатор давления - это устройство, оснащенное пружиной заданного значения. Особая конструкция, с внутренним импульсным трубопроводом, позволяет устанавливать регуляторы "встык", без успокоительного участка.
- Высокий коэффициент расхода
- Устойчивая, высокочувствительная настройка давления на выходе регулятора
- Компенсационная и предохранительная мембраны

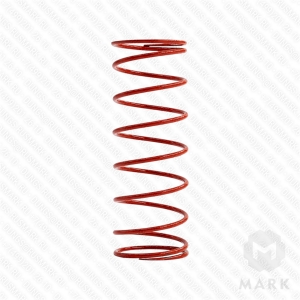

- Диапазон выходного давления 2,5...200 мбар, подбирается с помощью пружин
Регулятор давления FRS 5050 DUNGS используется для автоматов горения, топочных агрегатов и установок газовых. Купить FRS 5050 цена которого снижена, благодаря скидке, можно в ООО «МАРК». Работает с газами первых, вторых и третьих семейств, а также другими средами газообразными (нейтральными). Регулятор давления оборудован пружиной значения (заданного) и обладает высочайшим показателем расхода с очень точной настройкой давления регулятора на выходе. По всем вопросам, связанным с регулятором давления газа FRS 5050 DUNGS, таким как: инструкция, применяемость, цена, наличие, отправка, купить, доставка, технические характеристики и остатки на складе, обратитесь к нашим менеджерам. Регулятор давления газа 5050 FRS DUNGS оснащен предохраняющей мембраной и мембраной компенсирующей на входе. Внутренний трубопровод (импульсный) для выравнивания на выходе давления, заранее предусмотрен. Помимо этого, есть возможность установки импульсного внешнего трубопровода с двух сторон. Регулятор давления отвечает стандартам: DIN 3380, класс A, EN 88, группа 2, RG 10. Купить FRS 5050 цена которого ниже, благодаря скидке, можно в ООО «МАРК»
