Описание

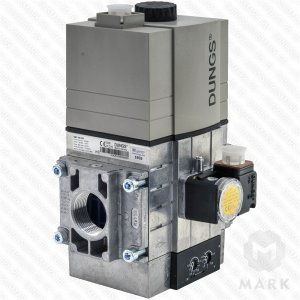

Газовый мультиблок MBC-700-VEF - это третье поколение мультиблоков DUNGS. В компактный корпус мультиблока входят: фильтр тонкой очистки (для резьбовых версий), серворегулятор соотношения газ-воздух с возможностью регулирования коэффициента соотношения и два одноступенчатых электромагнитных клапана класса А с быстрым открытием. Выпускаются резьбовые и фланцевые версии мультиблоков MBC-VEF размером до DN 100. Основные отличия от мультиблоков второго поколения: применение серворегулятора давления, применение телескопической системы клапанов в резьбовых модификациях мультиблоков. Это позволило увеличить пропускную способность, значительно снизить габариты мультиблоков, а также повысить качество регулирования.
GasMultiBloc® - зарегистрированный товарный знак DUNGS.
Применение
Благодаря увеличенной пропускной способности и малым габаритным размерам мультиблоки MBC-700-VEF, очень быстро получили широкое распространение среди производителей газовых горелок. Основная сфера применения - газовые рампы модуляционных горелок. Сегодня мультиблоки MBC-700-VEF используют практически все крупные производители газовых горелок: WEISHAUPT, RIELLO, ELCO и т.д.
Примечания: | |
1. | артикулы указаны для мультиблоков с напряжением питания 230 VAC. Выпускаются мультиблоки с напряжением питания 110 VAC, 24 VDC и др. |
2. | резьбовые фланцы (2 шт. на 1 мультиблок) приобретаются отдельно. |
3. | датчик-реле давления установлен на корпусе мультиблока и контролирует наличие минимального давления газа перед первым э/м клапаном мультиблока. |
4. | штекеры для электроподключения мультиблока и датчика-реле давления не входят в комплект поставки, заказываются отдельно. Артикулы штекеров приведены в разделе принадлежности. |
Примечания: | |
1. | артикулы указаны для мультиблоков с напряжением питания 230 VAC. Выпускаются мультиблоки с напряжением питания 110 VAC, 24 VDC и др. |
2. | сбросной фланец установить нельзя, на корпусе отсутствуют необходимые отверстия. |
3. | штекер для электроподключения мультиблока MBC-700-VEF не входит в комплект поставки, заказывается отдельно. Артикулы штекеров приведены в разделе принадлежности. |
Преимущества и особенности одноступенчатых мультиблоков MBC-700-VEF
1. | Применение серворегулятора соотношения газ-воздух обеспечивает высокую точность регулирования в широком диапазоне расходов. | |
2. | Резьбовые мультиблоки MBC-700-VEF имеют телескопическую систему клапанов, поэтому обладают высокой пропускной способностью и очень маленькими габаритными размерами. | |
3. | Резьбовые фланцы облегчают монтаж мультиблока на газопроводе. | |
4. | Имеется возможность подключения внешней импульсной линии. | |
5. | Фланцевые мультиблоки имеют двойные седла на клапанах V1 и V2, это обеспечивает высокую пропускную способность. | |
6. | На корпус мультиблока могут монтироваться дополнительные устройства: датчики-реле давления DUNGS серии GW...A5, блок проверки герметичности. |
Как подобрать одноступенчатый мультиблок MBC-700-VEF
Первичный подбор газовой рампы (мультиблока) выполняется специалистами производителя газовой горелки. Все производители горелок перед тем, как включить в состав газовой рампы любое оборудование, проводят большую подготовительную работу совместно с компанией DUNGS. Все оборудование тестируется и по результатам испытаний составляются инструкции и правила для подбора газовой рампы. Именно поэтому газовые горелки поставляются потребителю только в комплекте с газовой рампой. Иначе, производитель не может гарантировать надежную и эффективную работу горелки. Для крупных производителей горелок (например, RIELLO, WEISHAUPT) компания DUNGS предлагает специальные модификации мультиблоков. Для подбора мультиблока аналогичного тому, который установлен у вас, рекомендуем обратиться к специалистам нашей компании. Если вы собираетесь использовать российскую газовую горелку и производитель не предлагает вам готовой газовой рампы, мы готовы провести все необходимые расчеты и подобрать оптимальный вариант с экономической и технической стороны. Для производителей мы готовы предоставить образцы продукции DUNGS для тестирования.
Ремонт и запасные части для мультиблоков MBC-700-VEF
Оборудование DUNGS имеет срок службы 10 лет при надлежащих условиях эксплуатации и уходе. При монтаже и наладке соблюдайте осторожность, будьте внимательны. Все регулировочные винты должны вращаться легко. Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия. Это может привести к поломке. На оборудовании DUNGS вы можете увидеть пломбы разных цветов. Голубая пломба - это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!
Основной причиной выхода из строя мультиблоков MBC-VEF является грязь. Мультиблоки этой серии имеют очень сложную конструкцию, поэтому попадание даже небольшого количества грязи может привести к потере герметичности клапанов или повреждению серворегулятора давления. В этом случае мультиблок подлежит замене на новый. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки. Фильтрующий элемент мультиблока должен обслуживаться на регулярной основе и своевременно меняться.
Также распространенным случаем является повреждение э/м катушек или платы выпрямителя мультиблока. В этом случае возможна замена э/м катушек (имеет блочное исполнение, в комплект входят: э/м катушки V1 + V2 + плата выпрямителя) или платы выпрямителя отдельно (только для MBC-1900, MBC-3100, MBC-5000).
Основной причиной поломки регулятора давления является высокое давление. В случае выхода из строя регулятора давления мультиблок подлежит замене на новый.
ООО "МАРК" предлагает воспользоваться услугой диагностики оборудования DUNGS. По результатам диагностики выдается заключение с указанием неисправности и рекомендациями по дальнейшей эксплуатации.
Для подбора запасных частей обращайтесь к нашим специалистам.
В последнее время к нам на диагностику поступают мультиблоки после так называемого "ремонта" с поврежденными красными пломбами и следами разборки корпуса. В этом случае компания DUNGS не несет ответственности за безопасное функционирование оборудования. Кто-то вмешивался во внутреннее устройство мультиблока. Никто не знает в каких условиях выполнялись работы, по каким методикам проверялась его работоспособность и т.д. Вся ответственность в случае аварии ложится на плечи обслуживающей организации или собственника. Одна из основных функций мультиблока - это функция безопасности! Не экономьте на безопасности.
Устройство мультиблока MBC-700-VEF
Принадлежности для мультиблоков MBC-700-VEF
Для установки мультиблока MBC-700-VEF вам могут потребоваться:
1. Штекер для электроподключения мультиблока - артикул 210319.
2. Штекер для электроподключения датчика-реле давления - артикул 210318.
3. Резьбовые фланцы (см. таблицу ниже).
Резьбовой фланец, Rp | MBC-300-VEF | MBC-700-VEF | MBC-1200-VEF | Примечания |
---|---|---|---|---|
1/2" | 222341 | VS | ||
3/4" | 222342 | VS | ||
1" | 222001 | 222343 | 222343 | VS |
1¼" | 240506 | 222344 | 222344 | VS |
1½" | 221884 | 221884 | VS | |
2" | 221926 | 221926 | VS | |
1/2" | 241953 | MS | ||
3/4" | 231230 | MS | ||
1" | 231231 | 241956 | 241956 | MS |
1¼" | 231232 | 231232 | MS | |
1½" | 225528 | 225528 | MS | |
2" | 225532 | 225532 | MS | |
Примечания: | |
VS | - фланец с резьбовой пробкой. |
MS | - фланец с ниппелем для измерения давления. |
