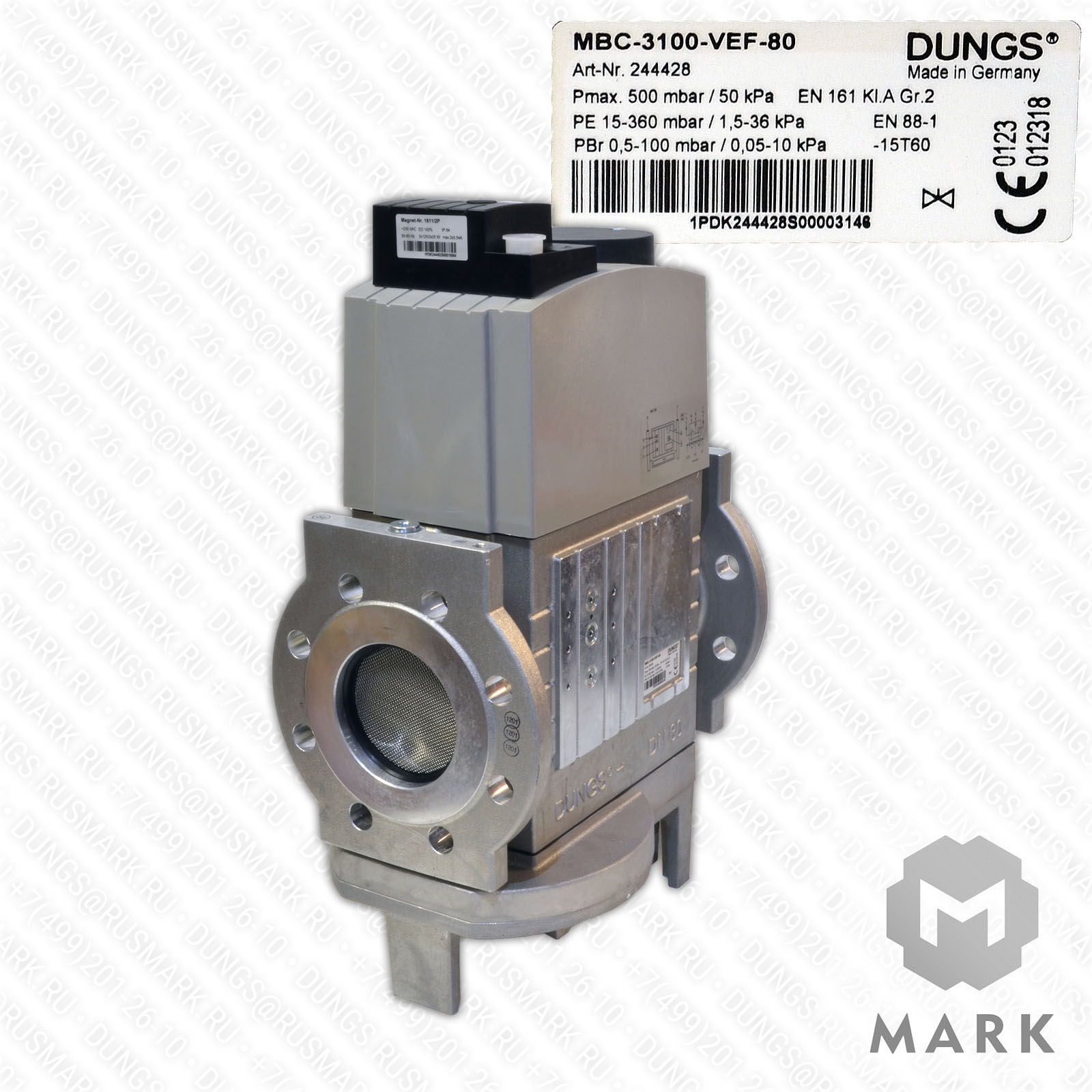

MBC-3100-VEF-80 арт.244428 Мультиблок DUNGS

(Код: )
Цена: 470230.00 Р 470230.00
В наличии!
  • Артикул: 244428
  • Модель: MBC-3100-VEF-80
  • Расход газа при перепаде Др=10: 310 м 3 /час
  • Соединение: DN 80
  • Входное давление: до 360 мбар

Описание

Газовый мультиблок MBC-3100-VEF-80 - это третье поколение мультиблоков DUNGS. В компактный корпус мультиблока входят: фильтр тонкой очистки (для резьбовых версий), серворегулятор соотношения газ-воздух с возможностью регулирования коэффициента соотношения и два одноступенчатых электромагнитных клапана класса А с быстрым открытием. Выпускаются резьбовые и фланцевые версии мультиблоков MBC-VEF размером до DN 100. Основные отличия от мультиблоков второго поколения: применение серворегулятора давления, применение телескопической системы клапанов в резьбовых модификациях мультиблоков. Это позволило увеличить пропускную способность, значительно снизить габариты мультиблоков, а также повысить качество регулирования.

GasMultiBloc® - зарегистрированный товарный знак DUNGS.

Применение

Благодаря увеличенной пропускной способности и малым габаритным размерам мультиблоки MBC-3100-VEF-80, очень быстро получили широкое распространение среди производителей газовых горелок. Основная сфера применения - газовые рампы модуляционных горелок. Сегодня мультиблоки MBC-3100-VEF-80 используют практически все крупные производители газовых горелок: WEISHAUPT, RIELLO, ELCO и т.д.

Примечания:
1. артикулы указаны для мультиблоков с напряжением питания 230 VAC. Выпускаются мультиблоки с напряжением питания 110 VAC, 24 VDC и др.
2. резьбовые фланцы (2 шт. на 1 мультиблок) приобретаются отдельно.
3. датчик-реле давления установлен на корпусе мультиблока и контролирует наличие минимального давления газа перед первым э/м клапаном мультиблока.
4. штекеры для электроподключения мультиблока и датчика-реле давления не входят в комплект поставки, заказываются отдельно. Артикулы штекеров приведены в разделе принадлежности.
Примечания:
1. артикулы указаны для мультиблоков с напряжением питания 230 VAC. Выпускаются мультиблоки с напряжением питания 110 VAC, 24 VDC и др.
2. сбросной фланец установить нельзя, на корпусе отсутствуют необходимые отверстия.
3. штекер для электроподключения мультиблока MBC-3100-VEF-80 не входит в комплект поставки, заказывается отдельно.
Артикулы штекеров приведены в разделе принадлежности.

Преимущества и особенности одноступенчатых мультиблоков MBC-3100-VEF-80

  1. Применение серворегулятора соотношения газ-воздух обеспечивает высокую точность регулирования в широком диапазоне расходов.
  2. Резьбовые мультиблоки MBC-3100-VEF-80 имеют телескопическую систему клапанов, поэтому обладают высокой пропускной способностью и очень маленькими габаритными размерами.
  3. Резьбовые фланцы облегчают монтаж мультиблока на газопроводе.
  4. Имеется возможность подключения внешней импульсной линии.
  5. Фланцевые мультиблоки имеют двойные седла на клапанах V1 и V2, это обеспечивает высокую пропускную способность.
  6. На корпус мультиблока могут монтироваться дополнительные устройства: датчики-реле давления DUNGS серии GW...A5, блок проверки герметичности.

Как подобрать одноступенчатый мультиблок MBC-3100-VEF-80

Первичный подбор газовой рампы (мультиблока) выполняется специалистами производителя газовой горелки. Все производители горелок перед тем, как включить в состав газовой рампы любое оборудование, проводят большую подготовительную работу совместно с компанией DUNGS. Все оборудование тестируется и по результатам испытаний составляются инструкции и правила для подбора газовой рампы. Именно поэтому газовые горелки поставляются потребителю только в комплекте с газовой рампой. Иначе, производитель не может гарантировать надежную и эффективную работу горелки. Для крупных производителей горелок (например, RIELLO, WEISHAUPT) компания DUNGS предлагает специальные модификации мультиблоков. Для подбора мультиблока аналогичного тому, который установлен у вас, рекомендуем обратиться к специалистам нашей компании. Если вы собираетесь использовать российскую газовую горелку и производитель не предлагает вам готовой газовой рампы, мы готовы провести все необходимые расчеты и подобрать оптимальный вариант с экономической и технической стороны. Для производителей мы готовы предоставить образцы продукции DUNGS для тестирования.

Ремонт и запасные части для мультиблоков MBC-3100-VEF-80

Оборудование DUNGS имеет срок службы 10 лет при надлежащих условиях эксплуатации и уходе. При монтаже и наладке соблюдайте осторожность, будьте внимательны. Все регулировочные винты должны вращаться легко. Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия. Это может привести к поломке. На оборудовании DUNGS вы можете увидеть пломбы разных цветов. Голубая пломба - это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!

Основной причиной выхода из строя мультиблоков MBC-VEF является грязь. Мультиблоки этой серии имеют очень сложную конструкцию, поэтому попадание даже небольшого количества грязи может привести к потере герметичности клапанов или повреждению серворегулятора давления. В этом случае мультиблок подлежит замене на новый. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки. Фильтрующий элемент мультиблока должен обслуживаться на регулярной основе и своевременно меняться.

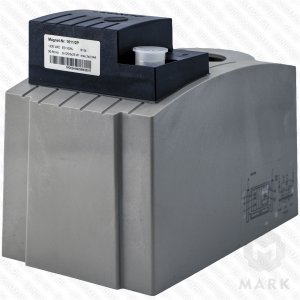

Также распространенным случаем является повреждение э/м катушек или платы выпрямителя мультиблока. В этом случае возможна замена э/м катушек (имеет блочное исполнение, в комплект входят: э/м катушки V1 + V2 + плата выпрямителя) или платы выпрямителя отдельно (только для MBC-1900, MBC-3100, MBC-5000).

Основной причиной поломки регулятора давления является высокое давление. В случае выхода из строя регулятора давления мультиблок подлежит замене на новый.

ООО "МАРК" предлагает воспользоваться услугой диагностики оборудования DUNGS. По результатам диагностики выдается заключение с указанием неисправности и рекомендациями по дальнейшей эксплуатации.

Для подбора запасных частей обращайтесь к нашим специалистам.

В последнее время к нам на диагностику поступают мультиблоки после так называемого "ремонта" с поврежденными красными пломбами и следами разборки корпуса. В этом случае компания DUNGS не несет ответственности за безопасное функционирование оборудования. Кто-то вмешивался во внутреннее устройство мультиблока. Никто не знает в каких условиях выполнялись работы, по каким методикам проверялась его работоспособность и т.д. Вся ответственность в случае аварии ложится на плечи обслуживающей организации или собственника. Одна из основных функций мультиблока - это функция безопасности! Не экономьте на безопасности.

Устройство мультиблока MBC-3100-VEF-80

Устройство мультиблока MBC-VEF

Принадлежности для мультиблоков MBC-3100-VEF-80

Для установки мультиблока MBC-3100-VEF-80 вам могут потребоваться:

1. Штекер для электроподключения мультиблока - артикул 210319.
2. Штекер для электроподключения датчика-реле давления - артикул 210318.

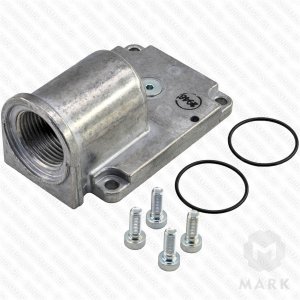

3. Резьбовые фланцы (см. таблицу ниже).

Резьбовой
фланец, Rp
MBC-300-VEFMBC-700-VEFMBC-1200-VEFПримечания
1/2" 222341     VS
3/4" 222342     VS
1" 222001 222343 222343 VS
1¼" 240506 222344 222344 VS
1½"   221884 221884 VS
2"   221926 221926 VS

1/2" 241953     MS
3/4" 231230     MS
1" 231231 241956 241956 MS
1¼"   231232 231232 MS
1½"   225528 225528 MS
2"   225532 225532 MS

Примечания:
VS - фланец с резьбовой пробкой.
MS - фланец с ниппелем для измерения давления.



В данном разделе Вы можете ознакомиться с информацией по техническому описанию и монтажу оборудования DUNGS

Мы готовы предоставить чертежи и 3D модели оборудования DUNGS по запросу.

Клапан DUNGS MBC-300-VEF, MBC-700-VEF, MBC-1200-VEF, MBC-1900-VEF-65, MBC-3100-VEF-80, MBC-5000-VEF-100
Новое поколение мультиблоков с серворегулятором соотношения газ/воздух, для плавного модулированного регулирования, отличаются высокой энергоэффективностью и экологичностью. Фильтр тонкой очистки. Датчик-реле давления. Два электромагнитных клапана: класс А, группа 2. Серворегулятор соотношения газ/воздух: класс A, группа 2
- Высокочувствительная настройка соотношения газ/воздух
- Соотношение V = pBг / pL 0,4 : 1 ... 3 : 1, установка нуля N
- Внутренняя импульсная линия Pbr
- Небольшие размеры, малый вес
- Макс. рабочее давление: 360 мбар; Выходное давление: 0,5...100 мбар
- Соединение: Резьбовое соединение, при помощи фланцев Rp 1/2 - Rp 2; Фланцевое соединение DN 65 - DN 100
Газовая рампа, газовая арматура, газовые линии DUNGS MBC...VEF Вы можете купить в компании ООО «МАРК» по самой выгодной цене.

Пневматическая газовая рампа DUNGS (высокочувствительная настройка соотношения газ/воздух)
Купить MBC-3100-VEF-80 по цене со скидкой, можно в нашем магазине со склада.
По вопросам, таким как: гарантия производителя или цена, звоните нашим специалистам.

Фирма ООО "МАРК" с 1996 г. специализируется на качественных поставках богатого спектра запчастей, широко востребованных в сервисном обслуживании и производстве систем газораспределения, автоматики и котельного оборудования, включая MBC-3100-VEF-80.

Фирма ООО "МАРК" занимается продажей газовой продукции компании DUNGS. На складах нашей компании постоянно поддерживается присутствие наиболее востребованного оборудования организации Dungs, в том числе 244428 цена которого будет ниже рыночной, благодаря поставкам прямо от производителя без посредников и лишних затрат на логистику.

Купить комплектующие организации Dungs, включая DUNGS MBC...VEF MBC-3100-VEF-80 цена которого снижена, за счет системе персональных скидок, Вы можете в компании ООО «МАРК».

Если у Вас возникли вопросы, по поводу MBC-3100-VEF-80, или любым другим оборудованием DUNGS, такие как: отправка в регионы, доставка по Москве, технические характеристики, наличие на складе, купить, цена, гарантия, документация и прочее, звоните нашим специалистам по телефону.

Одно из перспективных направлений нашей компании - активное продвижение запчастей компании Karl Dungs GmbH & Co.KG (Германия), которая успешно зарекомендовала себя на отечественном рынке именно в соотношении "цена - качество".

Большой спектр запчастей компании DUNGS в наличии на нашем складе.

У нас Вы в любое время найдете максимально актуальную информацию по всему спектру оборудования ДУНГС, а если у Вас будут дополнительные вопросы, наши менеджеры в любое время будут рады на них ответить.

Если у Вас появились какие-нибудь вопросы, связанные с оборудованием, в том числе MBC-3100-VEF-80 арт.244428 Мультиблок DUNGS, как например: цена, наличие на складе, купить, отправка в регионы или доставка по Москве, а также информация по монтажу, документация, размеры и технические характеристики комплектующих MBC-3100-VEF-80 арт.244428 Мультиблок DUNGS, обращайтесь к нашим менеджерам по телефону, электронной почте или оставьте запрос на странице обратной связи на нашем веб-портале. Купить MBC-3100-VEF-80 арт.244428 Мультиблок DUNGS, цена на который будет уменьшена, за счет системы персональной скидки, Вы можете в компании ООО «МAРK». Мы всегда обеспечиваем актуальное наличие наиболее востребованных позиций, в том числе и MBC-3100-VEF-80 арт.244428 Мультиблок DUNGS, это в данном случае сэкономит не только Ваше время, но и Ваши деньги.
Купить MBC-3100-VEF-80 арт.244428 Мультиблок DUNGS стоимость которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MAPK» Если у Вас есть вопросы, связанные с MBC-3100-VEF-80 арт.244428 Мультиблок DUNGS, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МАРK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «МAРК» занимается продажей горелочного оборудования, в том числе и MBC-3100-VEF-80 арт.244428 Мультиблок DUNGS, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
