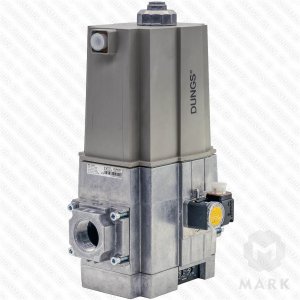

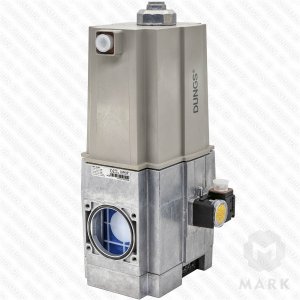

MBC-1200-VEF арт.243413 Мультиблок DUNGS

(Код: )
Цена: 300428 Руб 300428
В наличии!
Наличие:
по запросу

  • Артикул: 243413
  • Модель: MBC-1200-VEF
  • Расход газа при перепаде Др=10: 120 м 3 /час
  • Соединение: Rp 2"
  • Входное давление: до 360 мбар

Описание

Газовый мультиблок MBC-1200-VEF - это третье поколение мультиблоков DUNGS. В компактный корпус мультиблока входят: фильтр тонкой очистки (для резьбовых версий), серворегулятор соотношения газ-воздух с возможностью регулирования коэффициента соотношения и два одноступенчатых электромагнитных клапана класса А с быстрым открытием. Выпускаются резьбовые и фланцевые версии мультиблоков MBC-VEF размером до DN 100. Основные отличия от мультиблоков второго поколения: применение серворегулятора давления, применение телескопической системы клапанов в резьбовых модификациях мультиблоков. Это позволило увеличить пропускную способность, значительно снизить габариты мультиблоков, а также повысить качество регулирования.

GasMultiBloc® - зарегистрированный товарный знак DUNGS.

Применение

Благодаря увеличенной пропускной способности и малым габаритным размерам мультиблоки MBC-1200-VEF, очень быстро получили широкое распространение среди производителей газовых горелок. Основная сфера применения - газовые рампы модуляционных горелок. Сегодня мультиблоки MBC-1200-VEF используют практически все крупные производители газовых горелок: WEISHAUPT, RIELLO, ELCO и т.д.

Примечания:
1. артикулы указаны для мультиблоков с напряжением питания 230 VAC. Выпускаются мультиблоки с напряжением питания 110 VAC, 24 VDC и др.
2. резьбовые фланцы (2 шт. на 1 мультиблок) приобретаются отдельно.
3. датчик-реле давления установлен на корпусе мультиблока и контролирует наличие минимального давления газа перед первым э/м клапаном мультиблока.
4. штекеры для электроподключения мультиблока и датчика-реле давления не входят в комплект поставки, заказываются отдельно. Артикулы штекеров приведены в разделе принадлежности.
Примечания:
1. артикулы указаны для мультиблоков с напряжением питания 230 VAC. Выпускаются мультиблоки с напряжением питания 110 VAC, 24 VDC и др.
2. сбросной фланец установить нельзя, на корпусе отсутствуют необходимые отверстия.
3. штекер для электроподключения мультиблока MBC-1200-VEF не входит в комплект поставки, заказывается отдельно.
Артикулы штекеров приведены в разделе принадлежности.

Преимущества и особенности одноступенчатых мультиблоков MBC-1200-VEF

  1. Применение серворегулятора соотношения газ-воздух обеспечивает высокую точность регулирования в широком диапазоне расходов.
  2. Резьбовые мультиблоки MBC-1200-VEF имеют телескопическую систему клапанов, поэтому обладают высокой пропускной способностью и очень маленькими габаритными размерами.
  3. Резьбовые фланцы облегчают монтаж мультиблока на газопроводе.
  4. Имеется возможность подключения внешней импульсной линии.
  5. Фланцевые мультиблоки имеют двойные седла на клапанах V1 и V2, это обеспечивает высокую пропускную способность.
  6. На корпус мультиблока могут монтироваться дополнительные устройства: датчики-реле давления DUNGS серии GW...A5, блок проверки герметичности.

Как подобрать одноступенчатый мультиблок MBC-1200-VEF

Первичный подбор газовой рампы (мультиблока) выполняется специалистами производителя газовой горелки. Все производители горелок перед тем, как включить в состав газовой рампы любое оборудование, проводят большую подготовительную работу совместно с компанией DUNGS. Все оборудование тестируется и по результатам испытаний составляются инструкции и правила для подбора газовой рампы. Именно поэтому газовые горелки поставляются потребителю только в комплекте с газовой рампой. Иначе, производитель не может гарантировать надежную и эффективную работу горелки. Для крупных производителей горелок (например, RIELLO, WEISHAUPT) компания DUNGS предлагает специальные модификации мультиблоков. Для подбора мультиблока аналогичного тому, который установлен у вас, рекомендуем обратиться к специалистам нашей компании. Если вы собираетесь использовать российскую газовую горелку и производитель не предлагает вам готовой газовой рампы, мы готовы провести все необходимые расчеты и подобрать оптимальный вариант с экономической и технической стороны. Для производителей мы готовы предоставить образцы продукции DUNGS для тестирования.

Ремонт и запасные части для мультиблоков MBC-1200-VEF

Оборудование DUNGS имеет срок службы 10 лет при надлежащих условиях эксплуатации и уходе. При монтаже и наладке соблюдайте осторожность, будьте внимательны. Все регулировочные винты должны вращаться легко. Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия. Это может привести к поломке. На оборудовании DUNGS вы можете увидеть пломбы разных цветов. Голубая пломба - это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!

Основной причиной выхода из строя мультиблоков MBC-VEF является грязь. Мультиблоки этой серии имеют очень сложную конструкцию, поэтому попадание даже небольшого количества грязи может привести к потере герметичности клапанов или повреждению серворегулятора давления. В этом случае мультиблок подлежит замене на новый. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки. Фильтрующий элемент мультиблока должен обслуживаться на регулярной основе и своевременно меняться.

Также распространенным случаем является повреждение э/м катушек или платы выпрямителя мультиблока. В этом случае возможна замена э/м катушек (имеет блочное исполнение, в комплект входят: э/м катушки V1 + V2 + плата выпрямителя) или платы выпрямителя отдельно (только для MBC-1900, MBC-3100, MBC-5000).

Основной причиной поломки регулятора давления является высокое давление. В случае выхода из строя регулятора давления мультиблок подлежит замене на новый.

ООО "МАРК" предлагает воспользоваться услугой диагностики оборудования DUNGS. По результатам диагностики выдается заключение с указанием неисправности и рекомендациями по дальнейшей эксплуатации.

Для подбора запасных частей обращайтесь к нашим специалистам.

В последнее время к нам на диагностику поступают мультиблоки после так называемого "ремонта" с поврежденными красными пломбами и следами разборки корпуса. В этом случае компания DUNGS не несет ответственности за безопасное функционирование оборудования. Кто-то вмешивался во внутреннее устройство мультиблока. Никто не знает в каких условиях выполнялись работы, по каким методикам проверялась его работоспособность и т.д. Вся ответственность в случае аварии ложится на плечи обслуживающей организации или собственника. Одна из основных функций мультиблока - это функция безопасности! Не экономьте на безопасности.

Устройство мультиблока MBC-1200-VEF

Устройство мультиблока MBC-VEF

Принадлежности для мультиблоков MBC-1200-VEF

Для установки мультиблока MBC-1200-VEF вам могут потребоваться:

1. Штекер для электроподключения мультиблока - артикул 210319.
2. Штекер для электроподключения датчика-реле давления - артикул 210318.
3. Резьбовые фланцы (см. таблицу ниже).

Резьбовой
фланец, Rp
MBC-300-VEFMBC-700-VEFMBC-1200-VEFПримечания
1/2" 222341     VS
3/4" 222342     VS
1" 222001 222343 222343 VS
1¼" 240506 222344 222344 VS
1½"   221884 221884 VS
2"   221926 221926 VS

1/2" 241953     MS
3/4" 231230     MS
1" 231231 241956 241956 MS
1¼"   231232 231232 MS
1½"   225528 225528 MS
2"   225532 225532 MS

Примечания:
VS - фланец с резьбовой пробкой.
MS - фланец с ниппелем для измерения давления.



В данном разделе Вы можете ознакомиться с информацией по техническому описанию и монтажу оборудования DUNGS

Мы готовы предоставить чертежи и 3D модели оборудования DUNGS по запросу.

Клапан DUNGS MBC-300-VEF, MBC-700-VEF, MBC-1200-VEF, MBC-1900-VEF-65, MBC-3100-VEF-80, MBC-5000-VEF-100
Новое поколение мультиблоков с серворегулятором соотношения газ/воздух, для плавного модулированного регулирования, отличаются высокой энергоэффективностью и экологичностью. Фильтр тонкой очистки. Датчик-реле давления. Два электромагнитных клапана: класс А, группа 2. Серворегулятор соотношения газ/воздух: класс A, группа 2
- Высокочувствительная настройка соотношения газ/воздух
- Соотношение V = pBг / pL 0,4 : 1 ... 3 : 1, установка нуля N
- Внутренняя импульсная линия Pbr
- Небольшие размеры, малый вес
- Макс. рабочее давление: 360 мбар; Выходное давление: 0,5...100 мбар
- Соединение: Резьбовое соединение, при помощи фланцев Rp 1/2 - Rp 2; Фланцевое соединение DN 65 - DN 100
Газовая рампа, газовая арматура, газовые линии DUNGS MBC...VEF Вы можете купить в компании ООО «МАРК» по самой выгодной цене.

Пневматический мультиклапан Дунгс (с высокочувствительной настройкой соотношения воздух/газ)
Купить MBC-1200-VEF по сниженной цене, можно в ООО МАРК
По вопросам, таким как: вес или отправка в регионы, звоните нашим специалистам.

Наша фирма ООО "МАРК" с 1996 г. специализируется на качественных поставках широкого выбора запчастей, широко востребованных в сервисном обслуживании и производстве газораспределительных систем, автоматики и котельного оборудования, включая MBC-1200-VEF.

Фирма ООО "МАРК" занимается поставкой газовой продукции фирмы DUNGS. На складах нашей компании постоянно сублюдается присудствие самого востребованного оборудования фирмы Дунгс, включая 243413 цена которого будет ниже рыночной, благодаря поставкам прямо от производителя без посредников и лишних затрат на логистику.

Купить запчасти Дунгс, в том числе DUNGS MBC...VEF MBC-1200-VEF цена которого снижена, за счет системе персональных скидок, Вы можете в фирме ООО "МАРК".

Если у Вас появились вопросы, по поводу MBC-1200-VEF, или любыми другими запчастями Dungs, такие как: гарантия, документация, технические характеристики, наличие на складе, цена, купить, отправка в регионы, доставка по Москве и прочее, звоните нашим менеджерам по телефону.

Большой выбор оборудования Дунгс в наличии на собственном складе.

Одно из перспективных направлений нашей фирмы - продвижение комплектующих фирмы Karl Dungs GmbH & Co.KG (Германия), которая широко зарекомендовала себя на отечественном рынке именно в соотношении "цена - качество".

У нас Вы в любое время найдете наиболее актуальную информацию по всему ассортименту оборудования Дунгс, а если у Вас будут дополнительные вопросы, наши менеджеры всегда будут рады помочь.

Если у Вас появились какие-нибудь вопросы, связанные с оборудованием, в том числе MBC-1200-VEF арт.243413 Мультиблок DUNGS, как например: цена, наличие на складе, купить, отправка в регионы или доставка по Москве, а также информация по монтажу, документация, размеры и технические характеристики комплектующих MBC-1200-VEF арт.243413 Мультиблок DUNGS, обращайтесь к нашим менеджерам по телефону, электронной почте или оставьте запрос на странице обратной связи на нашем веб-портале. Купить MBC-1200-VEF арт.243413 Мультиблок DUNGS, цена на который будет уменьшена, за счет системы персональной скидки, Вы можете в компании ООО «МAРK». Мы всегда обеспечиваем актуальное наличие наиболее востребованных позиций, в том числе и MBC-1200-VEF арт.243413 Мультиблок DUNGS, это в данном случае сэкономит не только Ваше время, но и Ваши деньги.
Купить MBC-1200-VEF арт.243413 Мультиблок DUNGS стоимость которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MAРК» Если у Вас есть вопросы, связанные с MBC-1200-VEF арт.243413 Мультиблок DUNGS, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МAРK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «МAРК» занимается продажей горелочного оборудования, в том числе и MBC-1200-VEF арт.243413 Мультиблок DUNGS, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
