Оборудование DUNGS

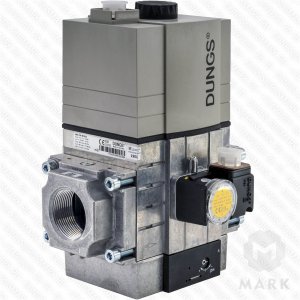

MBC-700-SE-S82 арт.242055 Мультиблок DUNGS

(Код: )

Цена: 139952 Руб

В наличии!

Количество:

↑

↓

Наличие:

есть на складе

Артикул: 242055
Модель: MBC-700-SE-S82
Расход газа при перепаде Др=10: 70 м 3 /час
Диапазон регулирования: 5-80 мбар
Соединение: Rp 1 1/4"
Входное давление: 15-360 мбар

Описание

Газовый мультиблок MBC-700-SE-S82 - это третье поколение мультиблоков DUNGS. В компактный корпус мультиблока входят: фильтр тонкой очистки (для резьбовых версий), серворегулятор давления и два одноступенчатых электромагнитных клапана класса А с быстрым открытием. Выпускаются резьбовые и фланцевые версии мультиблоков MBC-700-SE-S82 размером до DN 100. Основные отличия от мультиблоков второго поколения: применение серворегулятора давления, применение телескопической системы клапанов в резьбовых модификациях мультиблоков. Это позволило увеличить пропускную способность, значительно снизить габариты мультиблоков, а также повысить качество регулирования.

GasMultiBloc^® - зарегистрированный товарный знак DUNGS.

Применение

Благодаря увеличенной пропускной способности и малым габаритным размерам мультиблоки MBC-700-SE-S82, очень быстро получили широкое распространение среди производителей газовых горелок. Основная сфера применения - газовые рампы модуляционных горелок. Версии мультиблоков с ноль-регулятором применяются в pre-mix системах и рампах газопоршневых машин. Сегодня мультиблоки MBC-SE используют практически все крупные производители газовых горелок: WEISHAUPT, RIELLO, ELCO и т.д.

Примечания:
1.	артикулы указаны для мультиблоков с напряжением питания 230 VAC. Выпускаются мультиблоки с напряжением питания 110 VAC, 24 VDC и др.
2.	резьбовые фланцы (2 шт. на 1 мультиблок) приобретаются отдельно.
3.	датчик-реле давления установлен на корпусе мультиблока и контролирует наличие минимального давления газа перед первым э/м клапаном мультиблока.
4.	штекеры для электроподключения мультиблока и датчика-реле давления не входят в комплект поставки, заказываются отдельно. Артикулы штекеров приведены в разделе принадлежности.

Примечания:
1.	артикулы указаны для мультиблоков с напряжением питания 230 VAC. Выпускаются мультиблоки с напряжением питания 110 VAC, 24 VDC и др.
2.	диапазон давления на выходе мультиблока определяется установленной пружиной. Стандартная пружина установленная на заводе имеет диапазон 20-40 мбар. Артикулы и диапазоны регулировок пружин указаны в таблице ниже.
3.	сбросной фланец установить нельзя, на корпусе отсутствуют необходимые отверстия.
4.	штекер для электроподключения мультиблока не входит в комплект поставки, заказывается отдельно. Артикулы штекеров приведены в разделе принадлежности.

Пружины для MBC-SE (DN 65 - DN 100)

Диапазон пружины, мбар	4 ... 20	20 ... 40	40 ... 80	80 ... 150
Цвет пружины	---	красная	черная	зеленая
MBC-1900-SE-65	246021	246022	246023	246024
MBC-3100-SE-80	246021	246022	246023	246024
MBC-5000-SE-100	246021	246022	246023	246024

Внимание:
По умолчанию на заводе мультиблоки комплектуются красной пружиной с диапазоном 20-40 мбар.

Преимущества и особенности одноступенчатых мультиблоков MBC

	1.	Применение серворегулятора давления обеспечивает высокую точность регулирования в широком диапазоне расходов.
	2.	Резьбовые мультиблоки MBC имеют телескопическую систему клапанов, поэтому обладают высокой пропускной способностью и очень маленькими габаритными размерами.
	3.	Резьбовые фланцы облегчают монтаж мультиблока на газопроводе.
	4.	Во фланцевых мультиблоках MBC имеется возможность подключения внешней импульсной линии.
	5.	Фланцевые мультиблоки имеют двойные седла на клапанах V1 и V2, это обеспечивает высокую пропускную способность.
	6.	На корпус мультиблока MBC-700-SE-S82 могут монтироваться дополнительные устройства: датчики-реле давления DUNGS серии GW...A5, блок проверки герметичности, Н.О. клапан газопровода безопасности и т.д.

Как подобрать одноступенчатый мультиблок MBC-700-SE-S82

Первичный подбор газовой рампы (мультиблока) выполняется специалистами производителя газовой горелки. Все производители горелок перед тем, как включить в состав газовой рампы любое оборудование, проводят большую подготовительную работу совместно с компанией DUNGS. Все оборудование тестируется и по результатам испытаний составляются инструкции и правила для подбора газовой рампы. Именно поэтому газовые горелки поставляются потребителю только в комплекте с газовой рампой. Иначе, производитель не может гарантировать надежную и эффективную работу горелки. Для крупных производителей горелок (например, RIELLO, WEISHAUPT) компания DUNGS предлагает специальные модификации мультиблоков. Для подбора мультиблока аналогичного тому, который установлен у вас, рекомендуем обратиться к специалистам нашей компании. Если вы собираетесь использовать российскую газовую горелку и производитель не предлагает вам готовой газовой рампы, мы готовы провести все необходимые расчеты и подобрать оптимальный вариант с экономической и технической стороны. Для производителей мы готовы предоставить образцы продукции DUNGS для тестирования.

Ремонт и запасные части для мультиблоков MBC-700-SE-S82

Оборудование DUNGS имеет срок службы 10 лет при надлежащих условиях эксплуатации и уходе. При монтаже и наладке соблюдайте осторожность, будьте внимательны. Все регулировочные винты должны вращаться легко. Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия. Это может привести к поломке. На оборудовании DUNGS вы можете увидеть пломбы разных цветов. Голубая пломба - это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!

Основной причиной выхода из строя мультиблоков MBC-SE является грязь. Мультиблоки этой серии имеют очень сложную конструкцию, поэтому попадание даже небольшого количества грязи может привести к потере герметичности клапанов или повреждению серворегулятора давления. В этом случае мультиблок подлежит замене на новый. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки. Фильтрующий элемент мультиблока должен обслуживаться на регулярной основе и своевременно меняться.

Также распространенным случаем является повреждение э/м катушек или платы выпрямителя мультиблока. В этом случае возможна замена э/м катушек (имеет блочное исполнение, в комплект входят: э/м катушки V1 + V2 + плата выпрямителя) или платы выпрямителя отдельно (только для MBC-1900, MBC-3100, MBC-5000).

Поломка гидротормоза обычно сопровождается течью масла. Меняется отдельно.

Основной причиной поломки регулятора давления является высокое давление. В случае выхода из строя регулятора давления мультиблок подлежит замене на новый.

Для подбора запасных частей обращайтесь к нашим специалистам.

В последнее время к нам на диагностику поступают мультиблоки после так называемого "ремонта" с поврежденными красными пломбами и следами разборки корпуса. В этом случае компания DUNGS не несет ответственности за безопасное функционирование оборудования. Кто-то вмешивался во внутреннее устройство мультиблока. Никто не знает в каких условиях выполнялись работы, по каким методикам проверялась его работоспособность и т.д. Вся ответственность в случае аварии ложится на плечи обслуживающей организации или собственника. Одна из основных функций мультиблока - это функция безопасности! Не экономьте на безопасности.

Устройство мультиблока MBC-SE

Принадлежности для мультиблоков MBC-700-SE-S82

Для установки мультиблока MBC-SE вам могут потребоваться:

1. Штекер для электроподключения мультиблока - артикул 210319.
2. Штекер для электроподключения датчика-реле давления - артикул 210318.
3. Резьбовые фланцы (см. таблицу ниже).

Резьбовой фланец, Rp	MBC-300-SE	MBC-700-SE	MBC-1200-SE	Примечания
1/2"	222341			VS
3/4"	222342			VS
1"	222001	222343	222343	VS
1¼"	240506	222344	222344	VS
1½"		221884	221884	VS
2"		221926	221926	VS

1/2"	241953			MS
3/4"	231230			MS
1"	231231	241956	241956	MS
1¼"		231232	231232	MS
1½"		225528	225528	MS
2"		225532	225532	MS

Примечания:
VS	- фланец с резьбовой пробкой.
MS	- фланец с ниппелем для измерения давления.

В данном разделе Вы можете ознакомиться с информацией по техническому описанию и монтажу оборудования DUNGS

Мы готовы предоставить чертежи и 3D модели оборудования DUNGS по запросу.

Техническое описание MBC-300_700_1200-SE

Техническое описание MBC-1900_3100_5000-SE

Инструкция по монтажу и эксплуатации MBC-300_700_1200-SE

Инструкция по монтажу и эксплуатации MBC-1900_3100_5000-SE

Мультиблок MBC-300-SE S22, MBC-700-SE S22, MBC-1200-SE S22, MBC-300-SE S82, MBC-700-SE-S82, MBC-1200-SE S82, MBC-1900-SE-65, MBC-3100-SE-80, MBC-5000-SE-100
Новое поколение мультиблоков DUNGS. Уникальная конструкция данных мультиблоков позволила разместить газовую линию в одном корпусе и на порядок увеличить их пропускную способность, тем самым повысить энергоэффективность. Фильтр тонкой очистки. Датчик-реле давления. Два электромагнитных клапана: класс А, группа 2. Серворегулятор выходного давления: класс A, группа 2
- Точная регулировка выходного давления. Изменение диапазона регулирования выходного давления
- Небольшие размеры, малый вес
- Макс. рабочее давление: MBC-...(Rp) - 360 мбар; MBC-...(DN) - 500 мбар
- Выходное давление: MBC-... (Rp) - 4...300 мбар (в зависимости от модели)
MBC-... (DN) - 4...150 мбар (в зависимости от пружины)
- Соединение: Резьбовое соединение,при помощи фланцев Rp 1/2 - Rp 2; Фланцевое соединение DN 65 - DN 100
