MBC-3100-SE-80 арт.244295 Мультиблок DUNGS

(Код: )
Цена: по запросу 0
В наличии!
Наличие:
по запросу

  • Артикул: 244295
  • Модель: MBC-3100-SE-80
  • Расход газа при перепаде Др=10: 310 м 3 /час
  • Диапазон регулирования: 4-20 мбар
  • Соединение: DN 80
  • Входное давление: до 360 мбар

Описание

Газовый мультиблок MBC-3100-SE-80 - это третье поколение мультиблоков DUNGS. В компактный корпус мультиблока входят: фильтр тонкой очистки (для резьбовых версий), серворегулятор давления и два одноступенчатых электромагнитных клапана класса А с быстрым открытием. Выпускаются резьбовые и фланцевые версии мультиблоков MBC-3100-SE-80 размером до DN 100. Основные отличия от мультиблоков второго поколения: применение серворегулятора давления, применение телескопической системы клапанов в резьбовых модификациях мультиблоков. Это позволило увеличить пропускную способность, значительно снизить габариты мультиблоков, а также повысить качество регулирования.

GasMultiBloc® - зарегистрированный товарный знак DUNGS.

Применение

Благодаря увеличенной пропускной способности и малым габаритным размерам мультиблоки MBC-3100-SE-80, очень быстро получили широкое распространение среди производителей газовых горелок. Основная сфера применения - газовые рампы модуляционных горелок. Версии мультиблоков с ноль-регулятором применяются в pre-mix системах и рампах газопоршневых машин. Сегодня мультиблоки MBC-SE используют практически все крупные производители газовых горелок: WEISHAUPT, RIELLO, ELCO и т.д.

Примечания:
1. артикулы указаны для мультиблоков с напряжением питания 230 VAC. Выпускаются мультиблоки с напряжением питания 110 VAC, 24 VDC и др.
2. резьбовые фланцы (2 шт. на 1 мультиблок) приобретаются отдельно.
3. датчик-реле давления установлен на корпусе мультиблока и контролирует наличие минимального давления газа перед первым э/м клапаном мультиблока.
4. штекеры для электроподключения мультиблока и датчика-реле давления не входят в комплект поставки, заказываются отдельно. Артикулы штекеров приведены в разделе принадлежности.
Примечания:
1. артикулы указаны для мультиблоков с напряжением питания 230 VAC. Выпускаются мультиблоки с напряжением питания 110 VAC, 24 VDC и др.
2. диапазон давления на выходе мультиблока определяется установленной пружиной. Стандартная пружина установленная на заводе имеет диапазон 20-40 мбар. Артикулы и диапазоны регулировок пружин указаны в таблице ниже.
3. сбросной фланец установить нельзя, на корпусе отсутствуют необходимые отверстия.
4. штекер для электроподключения мультиблока не входит в комплект поставки, заказывается отдельно.
Артикулы штекеров приведены в разделе принадлежности.

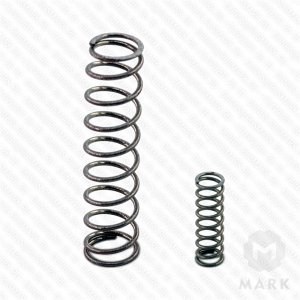

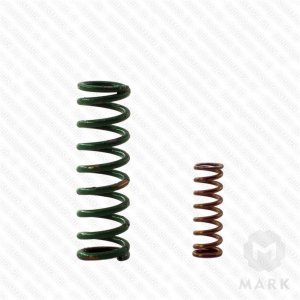

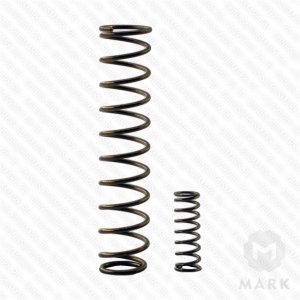

Пружины для MBC-SE (DN 65 - DN 100)

Диапазон пружины, мбар4 ... 2020 ... 4040 ... 80 80 ... 150
Цвет пружины --- красная черная зеленая
MBC-1900-SE-65
246021 246022 246023 246024
MBC-3100-SE-80 246021 246022 246023 246024
MBC-5000-SE-100 246021 246022 246023 246024
Внимание:
По умолчанию на заводе мультиблоки комплектуются красной пружиной с диапазоном 20-40 мбар.

Преимущества и особенности одноступенчатых мультиблоков MBC

  1. Применение серворегулятора давления обеспечивает высокую точность регулирования в широком диапазоне расходов.
  2. Резьбовые мультиблоки MBC имеют телескопическую систему клапанов, поэтому обладают высокой пропускной способностью и очень маленькими габаритными размерами.
  3. Резьбовые фланцы облегчают монтаж мультиблока на газопроводе.
  4. Во фланцевых мультиблоках MBC имеется возможность подключения внешней импульсной линии.
  5. Фланцевые мультиблоки имеют двойные седла на клапанах V1 и V2, это обеспечивает высокую пропускную способность.
  6. На корпус мультиблока MBC-3100-SE-80 могут монтироваться дополнительные устройства: датчики-реле давления DUNGS серии GW...A5, блок проверки герметичности, Н.О. клапан газопровода безопасности и т.д.

Как подобрать одноступенчатый мультиблок MBC-3100-SE-80

Первичный подбор газовой рампы (мультиблока) выполняется специалистами производителя газовой горелки. Все производители горелок перед тем, как включить в состав газовой рампы любое оборудование, проводят большую подготовительную работу совместно с компанией DUNGS. Все оборудование тестируется и по результатам испытаний составляются инструкции и правила для подбора газовой рампы. Именно поэтому газовые горелки поставляются потребителю только в комплекте с газовой рампой. Иначе, производитель не может гарантировать надежную и эффективную работу горелки. Для крупных производителей горелок (например, RIELLO, WEISHAUPT) компания DUNGS предлагает специальные модификации мультиблоков. Для подбора мультиблока аналогичного тому, который установлен у вас, рекомендуем обратиться к специалистам нашей компании. Если вы собираетесь использовать российскую газовую горелку и производитель не предлагает вам готовой газовой рампы, мы готовы провести все необходимые расчеты и подобрать оптимальный вариант с экономической и технической стороны. Для производителей мы готовы предоставить образцы продукции DUNGS для тестирования.

Ремонт и запасные части для мультиблоков MBC-3100-SE-80

Оборудование DUNGS имеет срок службы 10 лет при надлежащих условиях эксплуатации и уходе. При монтаже и наладке соблюдайте осторожность, будьте внимательны. Все регулировочные винты должны вращаться легко. Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия. Это может привести к поломке. На оборудовании DUNGS вы можете увидеть пломбы разных цветов. Голубая пломба - это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!

Основной причиной выхода из строя мультиблоков MBC-SE является грязь. Мультиблоки этой серии имеют очень сложную конструкцию, поэтому попадание даже небольшого количества грязи может привести к потере герметичности клапанов или повреждению серворегулятора давления. В этом случае мультиблок подлежит замене на новый. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки. Фильтрующий элемент мультиблока должен обслуживаться на регулярной основе и своевременно меняться.

Также распространенным случаем является повреждение э/м катушек или платы выпрямителя мультиблока. В этом случае возможна замена э/м катушек (имеет блочное исполнение, в комплект входят: э/м катушки V1 + V2 + плата выпрямителя) или платы выпрямителя отдельно (только для MBC-1900, MBC-3100, MBC-5000).

Поломка гидротормоза обычно сопровождается течью масла. Меняется отдельно.

Основной причиной поломки регулятора давления является высокое давление. В случае выхода из строя регулятора давления мультиблок подлежит замене на новый.

Для подбора запасных частей обращайтесь к нашим специалистам.

В последнее время к нам на диагностику поступают мультиблоки после так называемого "ремонта" с поврежденными красными пломбами и следами разборки корпуса. В этом случае компания DUNGS не несет ответственности за безопасное функционирование оборудования. Кто-то вмешивался во внутреннее устройство мультиблока. Никто не знает в каких условиях выполнялись работы, по каким методикам проверялась его работоспособность и т.д. Вся ответственность в случае аварии ложится на плечи обслуживающей организации или собственника. Одна из основных функций мультиблока - это функция безопасности! Не экономьте на безопасности.

Устройство мультиблока MBC-SE

Устройство мультиблока MBC-SE Устройство мультиблока MBC-SE

Принадлежности для мультиблоков MBC-3100-SE-80

Для установки мультиблока MBC-SE вам могут потребоваться:

1. Штекер для электроподключения мультиблока - артикул 210319.
2. Штекер для электроподключения датчика-реле давления - артикул 210318.
3. Резьбовые фланцы (см. таблицу ниже).

Резьбовой
фланец, Rp
MBC-300-SEMBC-700-SEMBC-1200-SEПримечания
1/2" 222341     VS
3/4" 222342     VS
1" 222001 222343 222343 VS
1¼" 240506 222344 222344 VS
1½"   221884 221884 VS
2"   221926 221926 VS

1/2" 241953     MS
3/4" 231230     MS
1" 231231 241956 241956 MS
1¼"   231232 231232 MS
1½"   225528 225528 MS
2"   225532 225532 MS

Примечания:
VS - фланец с резьбовой пробкой.
MS - фланец с ниппелем для измерения давления.



В данном разделе Вы можете ознакомиться с информацией по техническому описанию и монтажу оборудования DUNGS

Мы готовы предоставить чертежи и 3D модели оборудования DUNGS по запросу.

Мультиблок MBC-300-SE S22, MBC-700-SE S22, MBC-1200-SE S22, MBC-300-SE S82, MBC-700-SE S82, MBC-1200-SE S82, MBC-1900-SE-65, MBC-3100-SE-80, MBC-5000-SE-100
Новое поколение мультиблоков DUNGS. Уникальная конструкция данных мультиблоков позволила разместить газовую линию в одном корпусе и на порядок увеличить их пропускную способность, тем самым повысить энергоэффективность. Фильтр тонкой очистки. Датчик-реле давления. Два электромагнитных клапана: класс А, группа 2. Серворегулятор выходного давления: класс A, группа 2
- Точная регулировка выходного давления. Изменение диапазона регулирования выходного давления
- Небольшие размеры, малый вес
- Макс. рабочее давление: MBC-...(Rp) - 360 мбар; MBC-...(DN) - 500 мбар
- Выходное давление: MBC-... (Rp) - 4...300 мбар (в зависимости от модели)
MBC-... (DN) - 4...150 мбар (в зависимости от пружины)
- Соединение: Резьбовое соединение,при помощи фланцев Rp 1/2 - Rp 2; Фланцевое соединение DN 65 - DN 100
Клапан газовый DUNGS для горелок Elco, Wieshaupt, Ecoflam, Riello, Cib Unigas, Oilon, Baltur, Cuenod
Riello: 3970221, 3970222, 3970223, 3970225, 3970226, 3970227, 3970228
Elco: 65311844, 65311838, 65311839, 13021869, 65311845, 13022996, 13022621, 13022709, 13021871, 65301067
Газовая рампа, газовая арматура, газовые линии DUNGS MBC...SE Вы можете купить в компании ООО «МАРК» по самой выгодной цене.

Мультиблок Дунгс с энергоэффективной катушкой (шток клапана имеет телескопическое строение)
Вы можете купить MBC-3100-SE-80 цена на который снижена, благодаря индивидуальной скидке, предоставленной компанией ООО «МАРК»
По вопросам, таким как: инструкция или техническое описание, проконсультируйтесь с нашими специалистами.

Наша компания ООО "МАРК" с 1996 г. тесно занимается качественными поставками широкого выбора запчастей, востребованных в сервисном обслуживании и производстве газораспределительных систем, котельного оборудования и автоматики, включая MBC-3100-SE-80.

Огромный ассартимент запчастей Дунгс в наличии на собственном складе.

Если у Вас остались вопросы, по поводу MBC-3100-SE-80, или любым другим оборудованием ДУНГС, такие как: доставка по Москве, технические характеристики, документация, цена, гарантия, купить, наличие на складе, отправка в регионы и прочее, обращайтесь к нашим специалистам по телефону.

Купить комплектующие Dungs, в том числе DUNGS MBC...SE MBC-3100-SE-80 цена которого снижена, благодаря системе персональных скидок, Вы можете в компании ООО "МАРК".

Одним из перспективных направлений для нашей команды - активное продвижение продукции фирмы Karl Dungs GmbH & Co.KG (Германия), которая успешно зарекомендовала себя на отечественном рынке именно в соотношении "цена - качество".

Наша компания ООО «МАРК» занимается продажей газовой продукции фирмы DUNGS. На складах нашей компании всегда сохраняется наличие самого востребованного оборудования фирмы DUNGS, включая 244295 цена которого будет ниже рыночной, благодаря поставкам напрямую от производителя минуя посредников и лишних трат на логистику.

У нас Вы всегда можете найти наиболее актуальную информацию по полному ассортименту продукции Dungs, а если у Вас появятся дополнительные вопросы, наши специалисты всегда будут рады помочь.

Если у Вас появились какие-нибудь вопросы, связанные с оборудованием, в том числе MBC-3100-SE-80 арт.244295 Мультиблок DUNGS, как например: цена, наличие на складе, купить, отправка в регионы или доставка по Москве, а также информация по монтажу, документация, размеры и технические характеристики комплектующих MBC-3100-SE-80 арт.244295 Мультиблок DUNGS, обращайтесь к нашим менеджерам по телефону, электронной почте или оставьте запрос на странице обратной связи на нашем веб-портале. Купить MBC-3100-SE-80 арт.244295 Мультиблок DUNGS, цена на который будет уменьшена, за счет системы персональной скидки, Вы можете в компании ООО «МAРK». Мы всегда обеспечиваем актуальное наличие наиболее востребованных позиций, в том числе и MBC-3100-SE-80 арт.244295 Мультиблок DUNGS, это в данном случае сэкономит не только Ваше время, но и Ваши деньги.
Купить MBC-3100-SE-80 арт.244295 Мультиблок DUNGS стоимость которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MАРК» Если у Вас есть вопросы, связанные с MBC-3100-SE-80 арт.244295 Мультиблок DUNGS, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МAРК» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «МАPК» занимается продажей горелочного оборудования, в том числе и MBC-3100-SE-80 арт.244295 Мультиблок DUNGS, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
