Описание

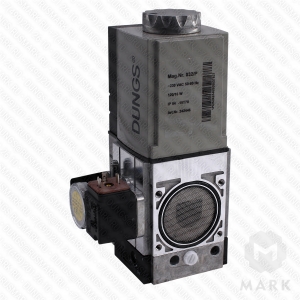

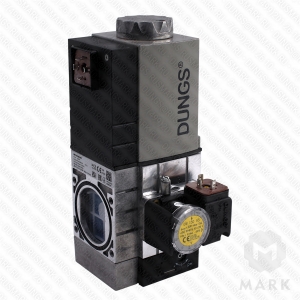

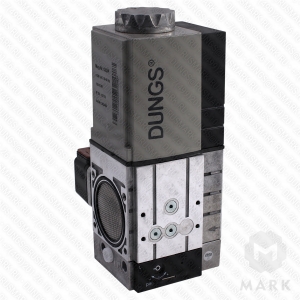

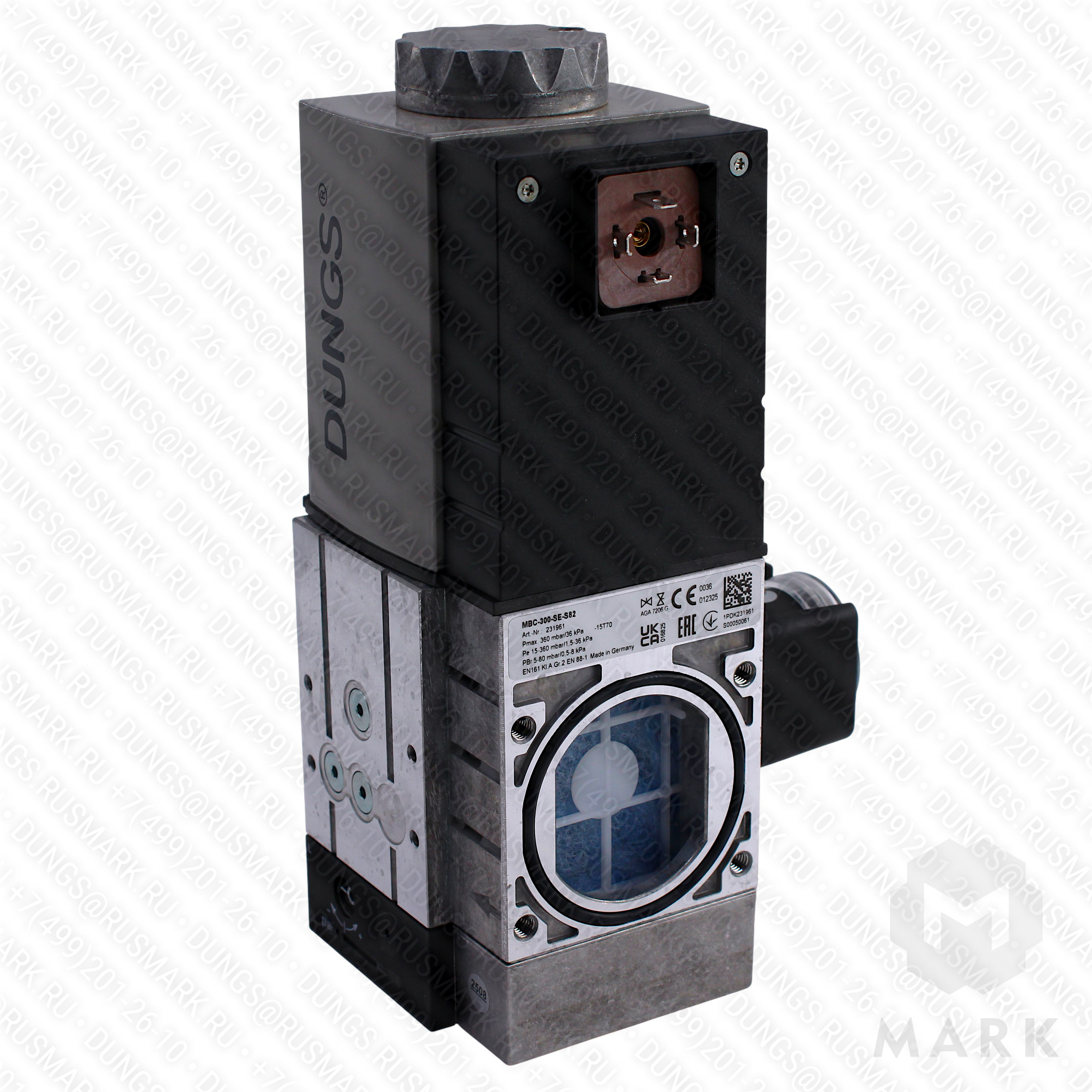

Газовый мультиблок MBC-300-SE-S82 (артикул 231961) представляет собой современное компактное устройство третьего поколения от DUNGS. В его корпус интегрированы фильтр тонкой очистки (для резьбовых версий), серворегулятор давления и два быстродействующих электромагнитных клапана класса А. Модель выпускается в резьбовом и фланцевом исполнении с размерами до DN 100.
По сравнению с предыдущим поколением, в MBC-300-SE-S82 применена телескопическая система клапанов и серворегулятор, что позволило увеличить пропускную способность, улучшить качество регулирования и существенно уменьшить габариты устройства.
GasMultiBloc® - зарегистрированный товарный знак DUNGS.
Применение
Благодаря высокой производительности и малым размерам, мультиблоки MBC-300-SE-S82 получили широкое распространение у производителей горелочного оборудования. Основная область применения — газовые рампы модуляционных горелок. Версии с ноль-регулятором используются в pre-mix системах и рамках газопоршневых машин. Оборудование данного типа используют ведущие бренды, такие как WEISHAUPT, RIELLO, ELCO и другие.
| Примечания: | |
| 1. | В описании указан артикул 231961 для версии с напряжением питания 230 VAC. Также доступны мультиблоки на 110 VAC, 24 VDC и другие напряжения. |
| 2. | Резьбовые фланцы (2 шт. на устройство) приобретаются отдельно. |
| 3. | Датчик-реле давления, установленный на корпусе, контролирует минимальное давление газа перед первым электромагнитным клапаном. |
| 4. | Штекеры для электрического подключения мультиблока и датчика-реле давления не входят в комплект и заказываются отдельно (артикулы указаны в разделе принадлежностей). |
| Примечания: | |
| 1. | Диапазон выходного давления определяется установленной пружиной. Стандартная заводская пружина настроена на 20-40 мбар. Артикулы и диапазоны других пружин указаны в таблице ниже. |
| 2. | Установка сбросного фланца невозможна из-за отсутствия необходимых отверстий на корпусе. |
| 3. | Штекер для электроподключения мультиблока не входит в комплект поставки и заказывается отдельно. Артикулы штекеров приведены в разделе принадлежности. |
Пружины для MBC-SE (DN 65 - DN 100)
| Диапазон пружины, мбар | 4 ... 20 | 20 ... 40 | 40 ... 80 | 80 ... 150 |
|---|---|---|---|---|
| Цвет пружины | --- | красная | черная | зеленая |
| MBC-1900-SE-65 |
246021 | 246022 | 246023 | 246024 |
| MBC-3100-SE-80 | 246021 | 246022 | 246023 | 246024 |
| MBC-5000-SE-100 | 246021 | 246022 | 246023 | 246024 |
| Внимание: По умолчанию на заводе мультиблоки комплектуются красной пружиной с диапазоном 20-40 мбар. |
Преимущества и особенности одноступенчатых мультиблоков MBC
| 1. | Применение серворегулятора давления обеспечивает высокую точность регулирования в широком диапазоне расходов. | |
| 2. | Резьбовые мультиблоки MBC имеют телескопическую систему клапанов, поэтому обладают высокой пропускной способностью и очень маленькими габаритными размерами. | |
| 3. | Резьбовые фланцы облегчают монтаж мультиблока на газопроводе. | |
| 4. | Во фланцевых мультиблоках MBC имеется возможность подключения внешней импульсной линии. | |
| 5. | Фланцевые мультиблоки имеют двойные седла на клапанах V1 и V2, это обеспечивает высокую пропускную способность. | |
| 6. | На корпус мультиблока MBC-300-SE-S82 могут монтироваться дополнительные устройства: датчики-реле давления DUNGS серии GW...A5, блок проверки герметичности, Н.О. клапан газопровода безопасности и т.д. |
Как подобрать одноступенчатый мультиблок MBC-300-SE-S82
Первичный подбор газовой рампы (мультиблока) выполняется специалистами производителя газовой горелки. Все производители горелок перед тем, как включить в состав газовой рампы любое оборудование, проводят большую подготовительную работу совместно с компанией DUNGS. Все оборудование тестируется и по результатам испытаний составляются инструкции и правила для подбора газовой рампы. Именно поэтому газовые горелки поставляются потребителю только в комплекте с газовой рампой. Иначе, производитель не может гарантировать надежную и эффективную работу горелки. Для крупных производителей горелок (например, RIELLO, WEISHAUPT) компания DUNGS предлагает специальные модификации мультиблоков. Для подбора мультиблока аналогичного тому, который установлен у вас, рекомендуем обратиться к специалистам нашей компании. Если вы собираетесь использовать российскую газовую горелку и производитель не предлагает вам готовой газовой рампы, мы готовы провести все необходимые расчеты и подобрать оптимальный вариант с экономической и технической стороны. Для производителей мы готовы предоставить образцы продукции DUNGS для тестирования.
Ремонт и запасные части для мультиблоков MBC-300-SE-S82
Оборудование DUNGS имеет срок службы 10 лет при надлежащих условиях эксплуатации и уходе. При монтаже и наладке соблюдайте осторожность, будьте внимательны. Все регулировочные винты должны вращаться легко. Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия. Это может привести к поломке. На оборудовании DUNGS вы можете увидеть пломбы разных цветов. Голубая пломба - это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!
Основной причиной выхода из строя мультиблоков MBC-SE является грязь. Мультиблоки этой серии имеют очень сложную конструкцию, поэтому попадание даже небольшого количества грязи может привести к потере герметичности клапанов или повреждению серворегулятора давления. В этом случае мультиблок подлежит замене на новый. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки. Фильтрующий элемент мультиблока должен обслуживаться на регулярной основе и своевременно меняться.
Также распространенным случаем является повреждение э/м катушек или платы выпрямителя мультиблока. В этом случае возможна замена э/м катушек (имеет блочное исполнение, в комплект входят: э/м катушки V1 + V2 + плата выпрямителя) или платы выпрямителя отдельно (только для MBC-1900, MBC-3100, MBC-5000).
Поломка гидротормоза обычно сопровождается течью масла. Меняется отдельно.
Основной причиной поломки регулятора давления является высокое давление. В случае выхода из строя регулятора давления мультиблок подлежит замене на новый.
Для подбора запасных частей обращайтесь к нашим специалистам.
В последнее время к нам на диагностику поступают мультиблоки после так называемого "ремонта" с поврежденными красными пломбами и следами разборки корпуса. В этом случае компания DUNGS не несет ответственности за безопасное функционирование оборудования. Кто-то вмешивался во внутреннее устройство мультиблока. Никто не знает в каких условиях выполнялись работы, по каким методикам проверялась его работоспособность и т.д. Вся ответственность в случае аварии ложится на плечи обслуживающей организации или собственника. Одна из основных функций мультиблока - это функция безопасности! Не экономьте на безопасности.
Устройство мультиблока MBC-SE
Принадлежности для мультиблоков MBC-300-SE-S82
Для установки мультиблока MBC-SE вам могут потребоваться:
1. Штекер для электроподключения мультиблока - артикул 210319.
2. Штекер для электроподключения датчика-реле давления - артикул 210318.
3. Резьбовые фланцы (см. таблицу ниже).
| Резьбовой фланец, Rp | MBC-300-SE | MBC-700-SE | MBC-1200-SE | Примечания |
|---|---|---|---|---|
| 1/2" | 222341 | VS | ||
| 3/4" | 222342 | VS | ||
| 1" | 222001 | 222343 | 222343 | VS |
| 1¼" | 240506 | 222344 | 222344 | VS |
| 1½" | 221884 | 221884 | VS | |
| 2" | 221926 | 221926 | VS | |
| 1/2" | 241953 | MS | ||
| 3/4" | 231230 | MS | ||
| 1" | 231231 | 241956 | 241956 | MS |
| 1¼" | 231232 | 231232 | MS | |
| 1½" | 225528 | 225528 | MS | |
| 2" | 225532 | 225532 | MS | |
| Примечания: | |
| VS | - фланец с резьбовой пробкой. |
| MS | - фланец с ниппелем для измерения давления. |
