Описание

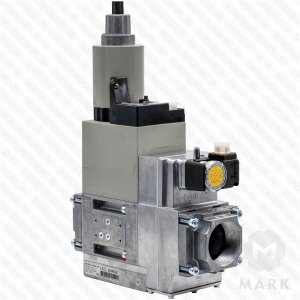

Газовый мультиблок MB-ZRDLE 420 B01 S20 - это компактный блок, объединяющий фильтр тонкой очистки, стабилизатор давления и два электромагнитных клапана класса А. Второй электромагнитный клапан имеет 2 ступени. Мультиблоки MB-ZRDLE 420 B01 S20 DUNGS имеют небольшие монтажные размеры, малый вес и высокую надежность. Второй клапан мультиблока открывается медленно, поэтому пуск газа происходит плавно. Для монтажа на газопроводе используются резьбовые фланцы.
GasMultiBloc® - зарегистрированный товарный знак DUNGS.
Применение
До появления мультиблоков газовая рампа горелки состояла из отдельных компонентов. Основными недостатками такого подхода являлись дополнительные затраты на монтаж оборудования и большие габаритные размеры рампы. Изобретение в 1979 году мультиблоков в корне изменило ситуацию. Производители горелок получили компактную газовую рампу в едином корпусе. Сегодня мультиблоки MB-ZRDLE 420 B01 S20 используют практически все крупные производители газовых горелок: RIELLO, OILON, ELCO, CIB UNIGAS, BALTUR и т.д. Мультиблоки данной серии применяются в двухступенчатых горелках.
| Примечания: | |
| 1. | артикулы указаны для мультиблоков с напряжением питания 230 VAC. Для североамериканского рынка выпускаются мультиблоки с напряжением питания 110 VAC. |
| 2. | резьбовые фланцы (2 шт. на 1 мультиблок) приобретаются отдельно. |
| 3. | датчик-реле давления установлен на корпусе мультиблока и контролирует наличие минимального давления газа перед первым э/м клапаном мультиблока. |
| 4. | штекеры для электроподключения мультиблока и датчика-реле давления не входят в комплект поставки, заказываются отдельно. Артикулы штекеров приведены в разделе принадлежности. |
Преимущества и особенности двухступенчатых мультиблоков MB-ZRDLE 420 B01 S20
Двухступенчатые мультиблоки MB-ZRDLE используются в рампах газовых горелок практически всех европейских производителей. Компактная и надежная конструкция хорошо зарекомендовала себя в российских условиях. В Россию мультиблоки данной серии попадают в комплекте с газовой горелкой. Основные преимущества и особенности:
| 1. | Мультиблок имеет очень компактную конструкцию. | |
| 2. | Наличие встроенного фильтра - дополнительная защита мультиблока от попадания грязи внутрь (установка основного фильтра обязательна)! | |
| 3. | Может монтироваться на горизонтальных и вертикальных трубопроводах. | |
| 4. | Наличие регулировки расхода газа на клапане V2/1 и V2/2. | |
| 5. | Клапан V2 имеет медленное открытие, это обеспечивает плавный розжиг горелки. | |
| 6. | Стадия скоростного подъема и скорость открытия клапана V2 регулируются. | |
| 7. | Применение двойного седла обуславливает высокую пропускную способность. | |
| 8. | На корпус мультиблока могут монтироваться дополнительные устройства: датчики-реле давления DUNGS серии GW...A5, блок проверки герметичности, клапан запальной линии или Н.О. клапан газопровода безопасности. | |
| 9. | Резьбовые фланцы облегчают монтаж на газопроводе. | |
| 10. | Регулировка давления происходит на клапане V1. Поэтому запальная линия из межклапанного пространства не требует установки дополнительно стабилизатора давления газа. |
Как подобрать двухступенчатый мультиблок MB-ZRDLE 420 B01 S20
Как уже отмечалось выше мультиблоки данной серии в 99% случаев являются рампой газовой горелки. Поставка газовой горелки на объект без газовой рампы является исключительным случаем. Подбор газовой рампы происходит на стадии выбора горелки. Каждый производитель горелок имеет свои инструкции для подбора. Если вам требуется помощь при подборе вы можете обратиться к специалистам нашей компании. Компания DUNGS для некоторых производителей горелок (RIELLO, WEISHAUPT и т.д.) выпускает специальные версии мультиблоков. Для подбора аналогичного мультиблока обращайтесь к нашим специалистам.
Ремонт и запасные части для мультиблоков MB-ZRDLE 420 B01 S20
Оборудование DUNGS имеет срок службы 10 лет при надлежащих условиях эксплуатации и уходе. При монтаже и наладке соблюдайте осторожность, будьте внимательны. Все регулировочные винты должны вращаться легко. Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия. Это может привести к поломке. На оборудовании DUNGS вы можете увидеть пломбы разных цветов. Голубая пломба - это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!
Основной причиной выхода мультиблоков MB-ZRDLE из строя является грязь. В результате попадания частиц на седло клапана происходит повреждение зеркала или уплотнения тарелки. Это приводит к потере герметичности 1-го или 2-го клапана. В этом случае мультиблок подлежит замене на новый. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки. Фильтрующий элемент мультиблока должен обслуживаться на регулярной основе и своевременно меняться.

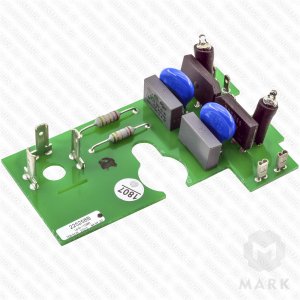

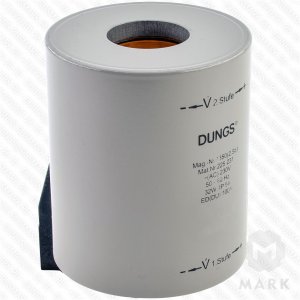

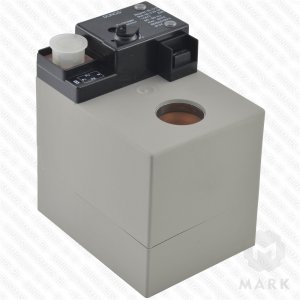

Также распространенным случаем является повреждение э/м катушек или платы выпрямителя мультиблока. В этом случае возможна замена э/м катушек 1-ой ступени (имеет блочное исполнение, в комплект входят: э/м катушки V1 + V2/1 + плата выпрямителя), э/м катушки 2-ой ступени, платы выпрямителя.

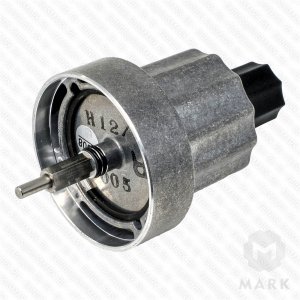

Поломка гидротормоза обычно сопровождается течью масла. Меняется отдельно.
Основной причиной поломки регулятора давления является высокое давление. В случае выхода из строя регулятора давления мультиблок подлежит замене на новый.
Для подбора запасных частей обращайтесь к нашим специалистам.
В последнее время к нам на диагностику поступают мультиблоки после так называемого "ремонта" с поврежденными красными пломбами и следами разборки корпуса. В этом случае компания DUNGS не несет ответственности за безопасное функционирование оборудования. Кто-то вмешивался во внутреннее устройство мультиблока. Никто не знает в каких условиях выполнялись работы, по каким методикам проверялась его работоспособность и т.д. Вся ответственность в случае аварии ложится на плечи обслуживающей организации или собственника. Одна из основных функций мультиблока - это функция безопасности! Не экономьте на безопасности.
Устройство мультиблока MB-ZRDLE 420 B01 S20
Принадлежности для мультиблоков MB-ZRDLE 420 B01 S20
Для установки мультиблока MB-ZRDLE 420 B01 S20 вам могут потребоваться:
1. Штекер для электроподключения мультиблока - артикул 210319.
2. Штекер для электроподключения датчика-реле давления - артикул 210318.
3. Резьбовые фланцы (см. таблицу ниже).
| Резьбовой фланец, Rp | MB-ZRDLE 405 | MB-ZRDLE 407 | MB-ZRDLE 410 | MB-ZRDLE 412 | MB-ZRDLE 415 | MB-ZRDLE 420 | Примечания |
|---|---|---|---|---|---|---|---|
| 1/2" | 134300 | 134300 | VS | ||||
| 3/4" | 134310 | 134310 | 134920 | 134920 | VS | ||
| 1" | 134930 | 134930 | 222343 | 222343 | VS | ||
| 1¼" | 134940 | 134940 | 222344 | 222344 | VS | ||
| 1½" | 221884 | 221884 | VS | ||||
| 2" | 221926 | 221926 | VS | ||||
| 1/2" | 171690 | 171690 | MS | ||||
| 3/4" | 171700 | 171700 | 171710 | 171710 | MS | ||
| 1" | 171720 | 171720 | 241956 | 241956 | MS | ||
| 1¼" | 171730 | 171730 | 231232 | 231232 | MS | ||
| 1½" | 225528 | 225528 | MS | ||||
| 2" | 225532 | 225532 | MS | ||||
| Примечания: | |
| VS | - фланец с резьбовой пробкой. |
| MS | - фланец с ниппелем для измерения давления. |
