MB-VEF 425 B01 S10 арт.241085 Мультиблок DUNGS

(Код: )
Цена: по запросу 0
В наличии!
Наличие:
по запросу

  • Артикул: 241085
  • Модель: MB-VEF 425 B01 S10
  • Расход газа при перепаде р=10 мбар: 150 м 3 /час
  • Соединение: Rp2"
  • Входное давление: 100-360 мбар

Описание

Газовый мультиблок MB-VEF 425 B01 S10 - это компактный блок, объединяющий фильтр, серворегулятор соотношения давления газ-воздух с возможностью регулирования коэффициента соотношения и два одноступенчатых электромагнитных клапана класса А. Мультиблоки MB-VEF 425 B01 S10 DUNGS имеют небольшие монтажные размеры, малый вес и высокую надежность. Импульсные трубопроводы внешние. Для монтажа мультиблока на газопроводе используются резьбовые фланцы.

GasMultiBloc® - зарегистрированный товарный знак DUNGS.

Применение

До появления мультиблоков газовая рампа горелки состояла из отдельных компонентов. Основными недостатками такого подхода являлись дополнительные затраты на монтаж оборудования и большие габаритные размеры рампы. Изобретение в 1979 году мультиблоков в корне изменило ситуацию. Производители горелок получили компактную газовую рампу в едином корпусе. Сегодня мультиблоки MB-VEF 425 B01 S10 используют практически все крупные производители газовых горелок: RIELLO, OILON, ELCO, CIB UNIGAS, BALTUR и т.д. Мультиблоки данной серии применяются в модуляционных горелках с пневматическим управлением. Давление на выходе мультиблока задается давлением воздуха через импульсный трубопровод. Давление воздуха регулируется положением воздушной заслонки или с помощью изменения частоты вращения вентилятора.

Примечания:
1.
артикулы указаны для мультиблоков с напряжением питания 230 VAC. Для североамериканского рынка выпускаются мультиблоки с напряжением питания 110 VAC.
2. резьбовые фланцы (2 шт. на 1 мультиблок) приобретаются отдельно.
3.
датчик-реле давления установлен на корпусе мультиблока и контролирует наличие минимального давления газа перед первым э/м клапаном мультиблока.
4.
штекеры для электроподключения мультиблока и датчика-реле давления не входят в комплект поставки, заказываются отдельно. Артикулы штекеров приведены в разделе принадлежности.

Преимущества и особенности бесступенчатых мультиблоков MB-VEF 425 B01 S10

Бесступенчатые мультиблоки MB-VEF используются в рампах газовых горелок практически всех европейских производителей. Компактная и надежная конструкция хорошо зарекомендовала себя в российских условиях. В Россию мультиблоки данной серии попадают в комплекте с газовой горелкой. Основные преимущества и особенности:

  1. Мультиблок имеет очень компактную и надежную конструкцию.
  2. Наличие встроенного фильтра или сетки - дополнительная защита мультиблока от попадания грязи внутрь (установка основного фильтра обязательна)!
  3. Широкий диапазон регулировки коэффициента соотношения давления газа к давлению воздуха от 0,75 : 1 до 3 : 1.
  4. Высокая пропускная способность.
  5. На корпус мультиблока могут монтироваться дополнительные устройства: датчики-реле давления DUNGS серии GW...A5, блок проверки герметичности, клапан запальной линии или Н.О. клапан газопровода безопасности.
  6. Резьбовые фланцы облегчают монтаж на газопроводе.

Как подобрать одноступенчатый мультиблок MB-VEF 425 B01 S10

Как уже отмечалось выше, мультиблоки данной серии в 99% случаев являются рампой газовой горелки. Поставка газовой горелки на объект без газовой рампы является исключительным случаем. Подбор газовой рампы происходит на стадии выбора горелки. Каждый производитель горелок имеет свои инструкции для подбора. Особое внимание при выборе мультиблока MB-VEF следует уделять давлению газа перед мультиблоком. От этого зависит серия мультиблока: S10/S12 для входного давления от 5 до 100 мбар; S30/S32 для входного давления от 100 до 360 мбар. Если вам требуется помощь при подборе вы можете обратиться в нашу компанию. Мультиблоки серии VEF имеют очень много модификаций для различных производителей горелок. В основном изменения касаются диаметра отверстий в точках подключения импульсных линий. Такие мультиблоки имеют другие диапазоны настройки нулевой точки. Для подбора аналогичного мультиблока обращайтесь к нашим специалистам.

Ремонт и запасные части для мультиблоков MB-VEF 425 B01 S10

Оборудование DUNGS имеет срок службы 10 лет при надлежащих условиях эксплуатации и уходе. При монтаже и наладке соблюдайте осторожность, будьте внимательны. Все регулировочные винты должны вращаться легко. Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия. Это может привести к поломке. На оборудовании DUNGS вы можете увидеть пломбы разных цветов. Голубая пломба - это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!

Основной причиной выхода мультиблоков MB-VEF из строя является грязь. Мультиблоки этой серии имеют 4 клапана. Потеря герметичности хотя бы одного клапана, приводит к замене мультиблока в сборе. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки. Фильтрующий элемент мультиблока должен обслуживаться на регулярной основе и своевременно меняться.

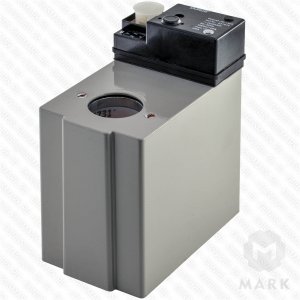

Также распространенным случаем является повреждение э/м катушек или платы выпрямителя мультиблока. В этом случае возможна замена э/м катушки (имеет блочное исполнение, в комплект входят: э/м катушки V1 + V2 + плата выпрямителя) или отдельно платы выпрямителя.

Основной причиной поломки регулятора соотношения является высокое давление. В случае выхода из строя регулятора давления мультиблок подлежит замене на новый.

ООО "МАРК" предлагает воспользоваться услугой диагностики оборудования DUNGS. По результатам диагностики выдается заключение с указанием неисправности и рекомендациями по дальнейшей эксплуатации.

Для подбора запасных частей обращайтесь к нашим специалистам.

В последнее время к нам на диагностику поступают мультиблоки после так называемого "ремонта" с поврежденными красными пломбами и следами разборки корпуса. В этом случае компания DUNGS не несет ответственности за безопасное функционирование оборудования. Кто-то вмешивался во внутреннее устройство мультиблока. Никто не знает в каких условиях выполнялись работы, по каким методикам проверялась его работоспособность и т.д. Вся ответственность в случае аварии ложится на плечи обслуживающей организации или собственника. Одна из основных функций мультиблока - это функция безопасности! Не экономьте на безопасности.

Устройство мультиблока MB-VEF 425 B01 S10

Устройство мультиблока MB-VEF

Принадлежности для мультиблоков MB-VEF 425 B01 S10

Для установки мультиблока MB-VEF 425 B01 S10 вам могут потребоваться:

1. Штекер для электроподключения мультиблока - артикул 210319.
2. Штекер для электроподключения датчика-реле давления - артикул 210318.
3. Набор сопел для импульсных линий, диаметр отверстий 0,3 ... 0,7 мм - артикул 238434
4. Резьбовые фланцы (см. таблицу ниже).

Резьбовой
фланец, Rp
MB-VEF 407MB-VEF 412MB-VEF 415MB-VEF 420MB-VEF 425Примечания
1/2" 134300         VS
3/4" 134310 134920       VS
1" 134930 222343 222343   VS
1¼"   134940 222344 222344   VS
1½"   221884 221884   VS
2"   221926 221926 215384 VS

1/2" 171690     MS
3/4" 171700 171710     MS
1" 171720 241956 241956   MS
1¼" 171730 231232 231232   MS
1½" 225528 225528   MS
2" 225532 225532 225531 MS

Примечания:
VS - фланец с резьбовой пробкой.
MS - фланец с ниппелем для измерения давления.



В данном разделе Вы можете ознакомиться с информацией по техническому описанию и монтажу оборудования DUNGS

Мы готовы предоставить чертежи и 3D модели оборудования DUNGS по запросу.

Разработка фирмы DUNGS, позволившая поместить в один корпус газовую линию для плавного модулированного регулирования, обеспечив при этом высокую энергоэффективность и экологичность.
- Высокочувствительная настройка соотношения газ/воздух
- Соотношение V = pBг / pL 0,75 : 1 ... 3 : 1
- Установка нуля N
- Внешние импульсные трубопроводы
- Входное давление: 5...100 мбар
- Выходное давление: 0,5...100 мбар
- Соединение: Резьбовое соединение, при помощи фланцев Rp 3/8 - Rp 2
Для горелок Elco, Wieshaupt, Ecoflam, Riello, Cib Unigas, Oilon, Baltur, Cuenod
Ecoflam: 65323674, 65323675
ELCO: 13012660, 13000192, 3832064, 3832063, 13001762, 13020495, 13006666, 13004912, 13012811
oilon: 36749119, 36749120
Газовая рампа, газовая арматура, газовые линии DUNGS MB-VEF... S10/30 Вы можете купить в компании ООО «МАРК» по самой выгодной цене.

Пневматический газовый клапан производства фирмы DUNGS (высокочувствительная настройка соотношения газ/воздух)
Купить MB-VEF 425 B01 S10, можно в ООО «МАРК»
По таким вопросам как: купить, цена, обращайтесь к нашим специалистам.

Наша компания ООО "МАРК" с 1996 г. специализируется на качественных поставках широкого ассортимента комплектующих, жизненно необходимых в производстве и сервисном обслуживании газораспределительных систем, автоматики и котельного оборудования, включая MB-VEF 425 B01 S10.

Фирма ООО «МАРК» занимается поставкой газовой продукции организации DUNGS. На наших складах постоянно сублюдается наличие самого востребованного оборудования организации Dungs, в том числе 241085 цена которого будет ниже рыночной, благодаря поставкам прямо от производителя минуя посредников и лишних трат на логистику.

Купить оборудование фирмы Dungs, в том числе DUNGS MB-VEF... S10/30 MB-VEF 425 B01 S10 цена которого снижена, за счет системе персональных скидок, Вы можете в компании ООО "МАРК".

Одним из перспективных направлений для нашей фирмы - активное продвижение продукции компании Karl Dungs GmbH & Co.KG (Германия), которая хорошо зарекомендовала себя на отечественном рынке именно в соотношении "цена - качество".

Разнообразный ассортимент запчастей Дунгс в наличии на нашем складе.

Если у Вас появились вопросы, по поводу MB-VEF 425 B01 S10, а также любыми другими запчастями DUNGS, такие как: наличие на складе, цена, купить, доставка по Москве, отправка в регионы, документация, технические характеристики, гарантия и прочее, обращайтесь к нашим менеджерам по телефону.

У нас Вы в любое время найдете максимально актуальную информацию по всему ассортименту комплектующих DUNGS, а если у Вас останутся дополнительные вопросы, наши менеджеры всегда будут рады на них ответить.

Если у Вас появились какие-нибудь вопросы, связанные с оборудованием, в том числе MB-VEF 425 B01 S10 арт.241085 Мультиблок DUNGS, как например: цена, наличие на складе, купить, отправка в регионы или доставка по Москве, а также информация по монтажу, документация, размеры и технические характеристики комплектующих MB-VEF 425 B01 S10 арт.241085 Мультиблок DUNGS, обращайтесь к нашим менеджерам по телефону, электронной почте или оставьте запрос на странице обратной связи на нашем веб-портале. Купить MB-VEF 425 B01 S10 арт.241085 Мультиблок DUNGS, цена на который будет уменьшена, за счет системы персональной скидки, Вы можете в компании ООО «МAРK». Мы всегда обеспечиваем актуальное наличие наиболее востребованных позиций, в том числе и MB-VEF 425 B01 S10 арт.241085 Мультиблок DUNGS, это в данном случае сэкономит не только Ваше время, но и Ваши деньги.
Купить MB-VEF 425 B01 S10 арт.241085 Мультиблок DUNGS стоимость которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MАРК» Если у Вас есть вопросы, связанные с MB-VEF 425 B01 S10 арт.241085 Мультиблок DUNGS, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МAРK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «МАPK» занимается продажей горелочного оборудования, в том числе и MB-VEF 425 B01 S10 арт.241085 Мультиблок DUNGS, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
