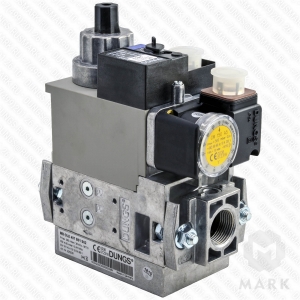

MB-DLE 407 B01 S52 арт.251033 Мультиблок DUNGS

Описание

Газовый мультиблок MB-DLE 407 B01 S52 - это компактный блок, объединяющий фильтр тонкой очистки, стабилизатор давления и два одноступенчатых электромагнитных клапана класса А. Мультиблок MB-DLE 407 B01 S52 DUNGS имеет небольшие монтажные размеры, малый вес и высокую надежность. Второй клапан мультиблока открывается медленно, поэтому пуск газа происходит плавно. Для монтажа на газопроводе используются резьбовые фланцы.

GasMultiBloc^® - зарегистрированный товарный знак DUNGS.

Применение

До появления мультиблоков газовая рампа горелки состояла из отдельных компонентов. Основными недостатками такого подхода являлись дополнительные затраты на монтаж оборудования и большие габаритные размеры рампы. Изобретение в 1979 году мультиблоков в корне изменило ситуацию. Производители горелок получили компактную газовую рампу в едином корпусе. Сегодня мультиблоки MB-DLE 407 B01 S52 используют практически все крупные производители газовых горелок: RIELLO, OILON, ELCO, CIB UNIGAS, BALTUR и т.д. Мультиблоки данной серии применяются как в одноступенчатых, так и в модуляционных горелках (при наличии газовой дроссельной заслонки с сервоприводом).

Преимущества и особенности одноступенчатых мультиблоков MB-DLE 407 B01 S52

Одноступенчатые мультиблоки MB-DLE используются в рампах газовых горелок практически всех европейских производителей. Компактная и надежная конструкция хорошо зарекомендовала себя в российских условиях. В Россию мультиблоки данной серии попадают в комплекте с газовой горелкой. Основные преимущества и особенности:

Как подобрать одноступенчатый мультиблок MB-DLE 407 B01 S52

Как уже отмечалось выше, мультиблоки данной серии в 99% случаев являются рампой газовой горелки. Поставка газовой горелки на объект без газовой рампы является исключительным случаем. Подбор газовой рампы происходит на стадии выбора горелки. Каждый производитель горелок имеет свои инструкции для подбора. Если вам требуется помощь при подборе вы можете обратиться в нашу компанию. Компания DUNGS для некоторых производителей горелок (RIELLO, WEISHAUPT и т.д.) выпускает специальные версии мультиблоков. Для подбора аналогичного мультиблока MB-DLE 407 B01 S52 обращайтесь к нашим специалистам.

Ремонт и запасные части для мультиблоков MB-DLE 407 B01 S52

Оборудование DUNGS имеет срок службы 10 лет при надлежащих условиях эксплуатации и уходе. При монтаже и наладке соблюдайте осторожность, будьте внимательны. Все регулировочные винты должны вращаться легко. Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия. Это может привести к поломке. На оборудовании DUNGS вы можете увидеть пломбы разных цветов. Голубая пломба - это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!

Основной причиной выхода мультиблоков MB-DLE 407 B01 S52 из строя является грязь. В результате попадания частиц на седло клапана происходит повреждение зеркала или уплотнения тарелки. Это приводит к потере герметичности 1-го или 2-го клапана. В этом случае мультиблок подлежит замене на новый. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки. Фильтрующий элемент мультиблока должен обслуживаться на регулярной основе и своевременно меняться.

Также распространенным случаем является повреждение э/м катушек или платы выпрямителя мультиблока. В этом случае возможна замена э/м катушки (имеет блочное исполнение, в комплект входят: э/м катушки V1 + V2 + плата выпрямителя) или отдельно платы выпрямителя.

Поломка гидротормоза обычно сопровождается течью масла. Меняется отдельно.

Основной причиной поломки регулятора давления является высокое давление. В случае выхода из строя регулятора давления мультиблок MB-DLE 407 B01 S52 подлежит замене на новый.

Для подбора запасных частей обращайтесь к нашим специалистам.

В последнее время к нам на диагностику поступают мультиблоки после так называемого "ремонта" с поврежденными красными пломбами и следами разборки корпуса. В этом случае компания DUNGS не несет ответственности за безопасное функционирование оборудования. Кто-то вмешивался во внутреннее устройство мультиблока. Никто не знает в каких условиях выполнялись работы, по каким методикам проверялась его работоспособность и т.д. Вся ответственность в случае аварии ложится на плечи обслуживающей организации или собственника. Одна из основных функций мультиблока - это функция безопасности! Не экономьте на безопасности.

Устройство мультиблока MB-DLE 407 B01 S52

Принадлежности для мультиблоков MB-DLE 407 B01 S52

Для установки мультиблока MB-DLE 407 B01 S52 вам могут потребоваться:

1. Штекер для электроподключения мультиблока - артикул 210319.
2. Штекер для электроподключения датчика-реле давления - артикул 210318.
3. Резьбовые фланцы (см. таблицу ниже).
