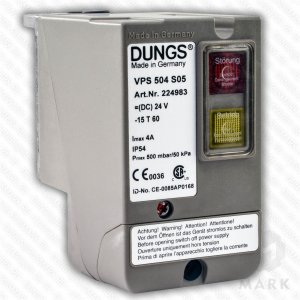

VPS 504 S05 арт.224983 Блок контроля герметичности фирмы DUNGS

(Код: )

Наличие:

есть на складе

Артикул: 224983
Модель: VPS 504 S05
Входное давление: 500 мбар
Свойство: винтовые зажимы подключения, 24V

Описание

Блок проверки герметичности VPS 504 S05 – компактное устройство для тестирования двойных э/м клапанов DMV и мультиблоков DUNGS. Не требует дополнительной настройки, монтируется с помощью 4-х винтов на корпус арматуры DUNGS. Для проверки герметичности насос, входящий в состав VPS, нагнетает газ в межклапанное пространство. Если за 26 секунд удается создать давление на 20 мбар превышающее давление перед первым клапаном, то участок признается герметичным. Максимальный контролируемый объем 4 литра.

Применение

Блок проверки герметичности VPS 504 благодаря простоте установки и монтажа получил очень широкое распространение. В ходе проверки герметичности э/м клапаны остаются в закрытом положении, поэтому ресурс их арматуры не снижается. Выпускаются модификации с различными вариантами подключения, напряжения питания, степени электрозащиты. Для работы со сжиженным газом применяется специальная версия VPS 504 с насосом увеличенной мощности. С помощью специальных адаптеров VPS 504 S05 может устанавливаться на арматуру других производителей (например, двойные э/м клапаны SIEMENS VGD40), а также применять для проверки э/м клапанов MVD.

Применение блока проверки герметичности прописано в ГОСТ 21204-97. Горелки газовые промышленные п. 4.2.14:

"Автоматические и полуавтоматические горелки номинальной тепловой мощностью до 70 кВт включительно должны быть оснащены двумя автоматическими запорными топливными органами (автоматическими отсечными клапанами) класса В*, мощностью свыше 70 до 1200 кВт включительно - двумя автоматическими запорными топливными органами класса А, свыше 1200 кВт - двумя автоматическими запорными топливными органами класса А и:

а) автоматическим органом утечки газообразного топлива для соединения с атмосферой участка топливного тракта между указанными запорными органами после отключения газа на горелку и автоматическим устройством контроля герметичности"

Принцип действия

Блок проверки герметичности состоит из Н.З. э/м клапана, насоса, дифференциального датчика-реле давления и программного датчика. Контроль герметичности проводится перед пуском горелки, во время предварительной продувки или после отключения горелки (зависит от настройки горелки). В состоянии покоя клапаны V1 и V2 закрыты, э/м клапан VPS закрыт, насос выключен, давление газа в межклапанном пространстве меньше давления перед клапаном V1.

При поступлении запроса тепла срабатывает программный датчик, открывается э/м клапан VPS, насос начинает нагнетать газ в межклапанное пространство. Дифференциальный датчик-реле давления срабатывает, если давление в межклапанном пространстве превысит на 20 мбар давление на входе V1. Переключение датчика-реле давления сразу отключает насос. Время, в течение которого давление достигнет контрольного значения, зависит от объема межклапанного пространства и давления на входе. Если время проверки меньше 10 секунд, программный датчик выполняет задержку, переключает блок VPS 504 S05 в режим "герметично" через 10 секунд после начала теста и закрывает э/м клапан. В этом случае давление в межклапанном пространстве снижается до давления P1 так, как несколько секунд э/м клапан остается открытым при выключенном насосе. Если время проверки больше 10 секунд, программный датчик без задержки переключает блок VPS 504 S05 в режим "герметично" и закрывает э/м клапан. На блоке VPS загорается желтая лампочка.

Если в течение 26 секунд насосу не удается создать контрольное давление в межклапанном пространстве, программный датчик переключает блок VPS 504 S05 в аварийный режим, закрывает э/м клапан и отключает насос. На блоке VPS загорается красная лампочка.

При кратковременном отключении электропитания во время проведения теста или работы горелки производится повторный запуск теста.

vps-504-scheme-0 Блок контроля герметичности VPS 504 S05 DUNGS цена, купить

vps-504-scheme-1 Блок контроля герметичности VPS 504 S05 DUNGS цена, купить

vps-504-scheme-2 Блок контроля герметичности VPS 504 S05 DUNGS цена, купить

cad Блок контроля герметичности VPS 504 S05 DUNGS цена, купить

В данном разделе Вы можете ознакомиться с информацией по техническому описанию и монтажу оборудования DUNGS

Мы готовы предоставить чертежи и 3D модели оборудования DUNGS по запросу.

pdf Блок контроля герметичности VPS 504 S05 DUNGS цена, купить

Инструкция по монтажу и эксплуатации VPS 504

Техническое описание VPS 504

Блок проверки герметичности DUNGS VPS 504 S01, VPS 504 S02, VPS 504 S03, VPS 504 S04, VPS 504 S05
Система проверки герметичности клапанов - это компактное устройство для контроля герметичности многофункциональных электромагнитных клапанов.
- Устройство работает независимо от давления в системе
- Контрольный объем составляет 20 л
- Короткое время проверки
- Герметичность или не герметичность системы сигнализируется лампочкой
- При монтаже не требуется дополнительных настроек
- Макс. рабочее давление: 360 мбар
- Соединение: при помощью трубной резьбы G 1/4
Блоки проверки герметичности для горелок: Elco, Wieshaupt, Ecoflam, Riello, Cib Unigas, Oilon, Baltur, Cuenod, Buderus, Lamborghini, Viessmann, Ferroli
Oilon: 37286014
Weishaupt: We 605581, We 605580
Lamborghini: 8027340
Giersh: 352012354
Ecoflam: 3122305
Elco: 65300873, 13013003, 13019500, 13020152, 1478836259, 65311587, 1478653152, 13010090, 65310749
Cuenod: 13001778

Блок контроля герметичности (224983 с винтовыми зажимами подключения, 24V) DUNGS применяют для контроля клапанов электромагнитных серии DMV, а так же различных блоков газовых. С помощью адаптера данный блок проверки герметичности можно установить и на клапаны электромагнитные DUNGS с DN80 с трубопроводом обводным и без него. Вопросы, связанные с блоком VPS 504 S05, такие как: применяемость, наличие, технические характеристики, доставка, цена, отправка, Вы всегда можете задать нашим специалистам. Существует модификация для газа сжиженного. Блок опрессовки газовых клапанов работает в диапазоне значений давления (допустимых), в независимости от параметров, предварительно заданных. Герметичность или отсутствие герметичности сигнализирует цвет лампы, расположенной на корпусе. Устройство для контроля герметичности газовых клапанов подключение к электрической цепи 24V винтовыми зажимами через кабельное отверстие. Купить VPS 504 S05 цена которого будет ниже, благодаря скидке, Вы можете ООО «МАРК»
